01AC24V接口EMC设计标准电路


02

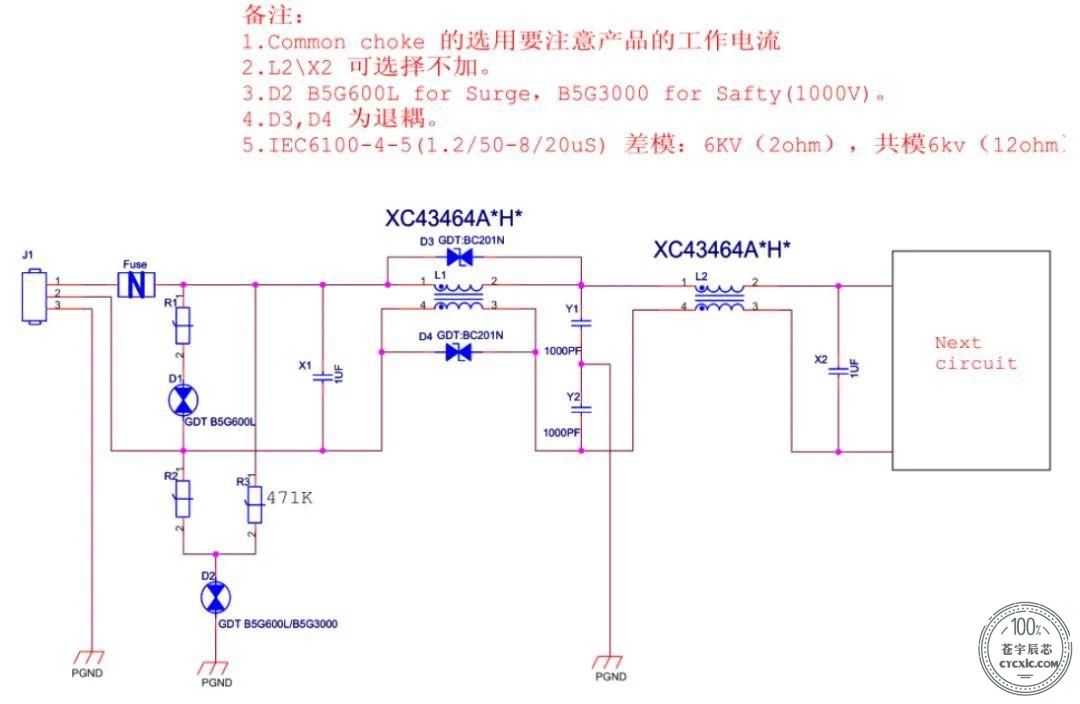

AC110V-220VEMC设计标准电路



03

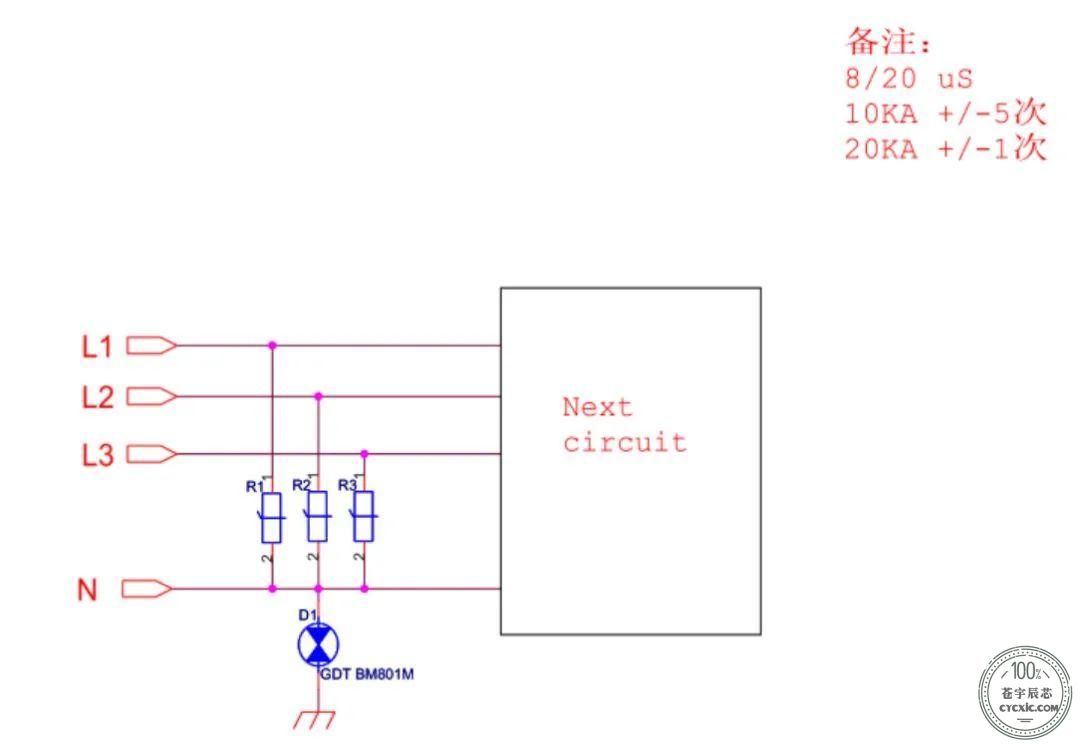

AC380V接口EMC设计标准电路



04
AV接口EMC设计标准电路



05

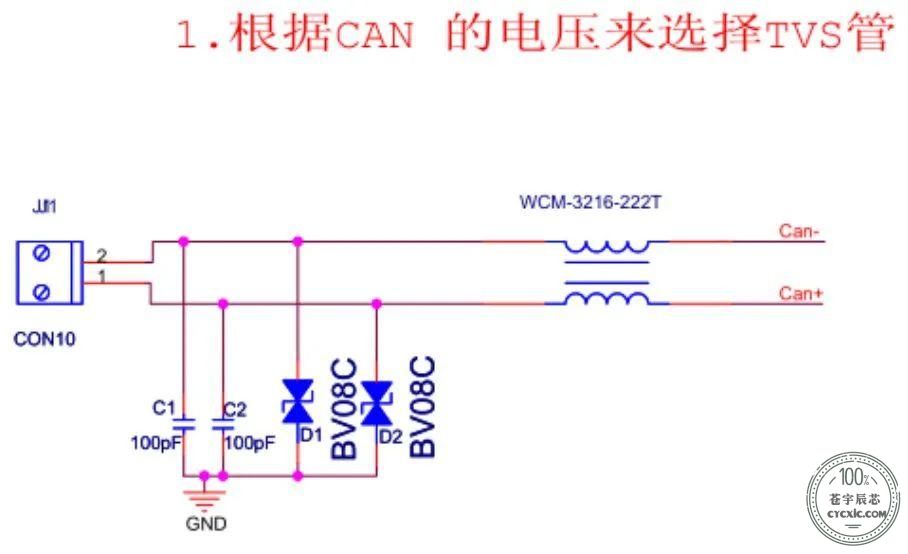

CAN接口EMC设计标准电路



06
DC12V接口EMC设计标准电路



07

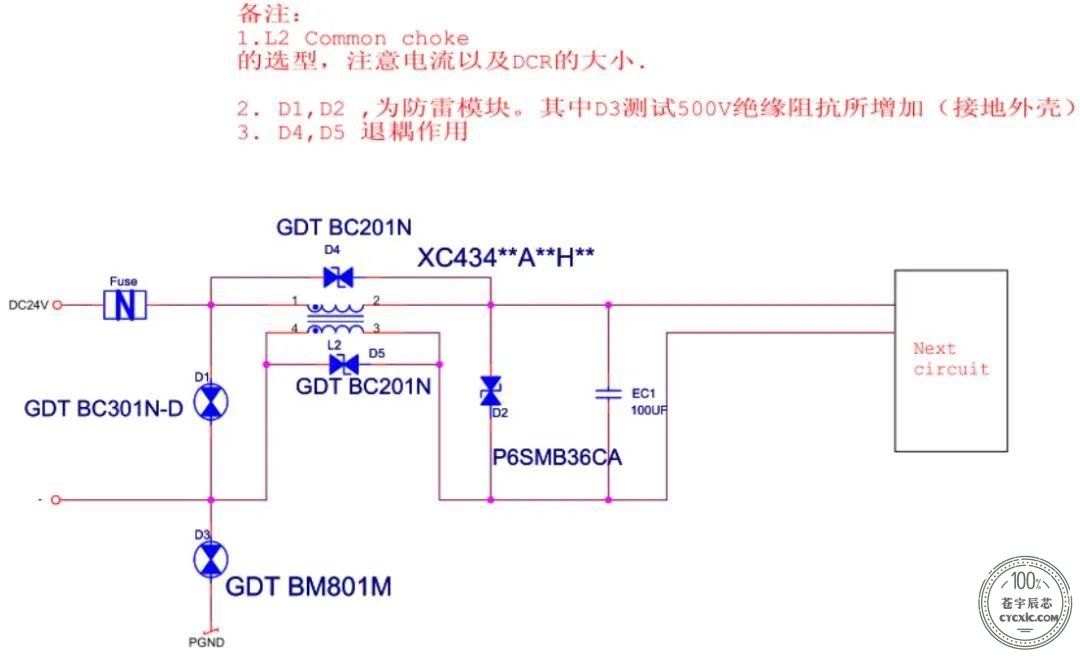

DC24V接口EMC设计标准电路



08

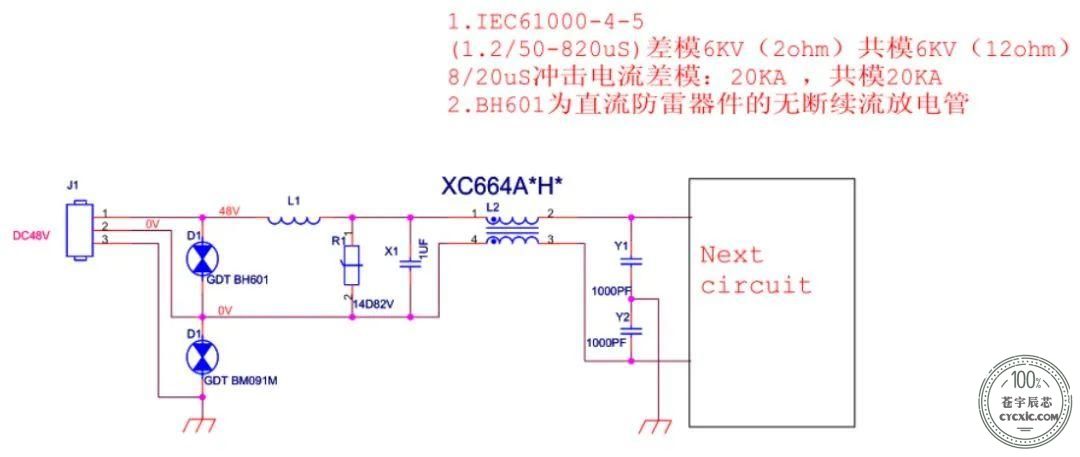

DC48接口EMC设计标准电路



09

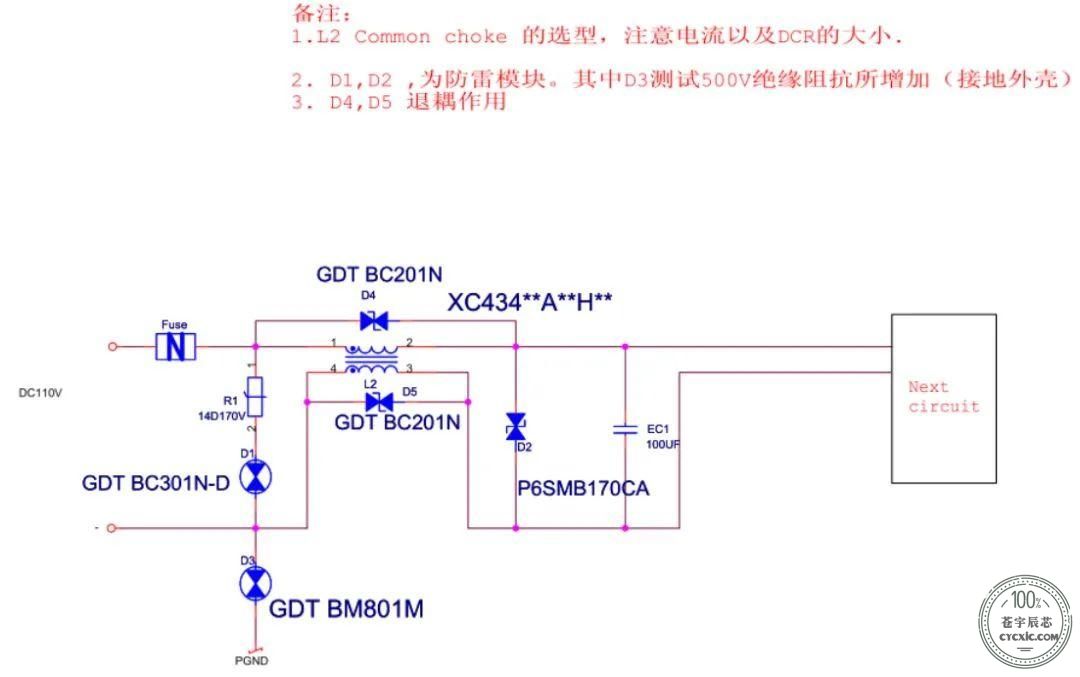

DC110V接口EMC设计标准电路



010

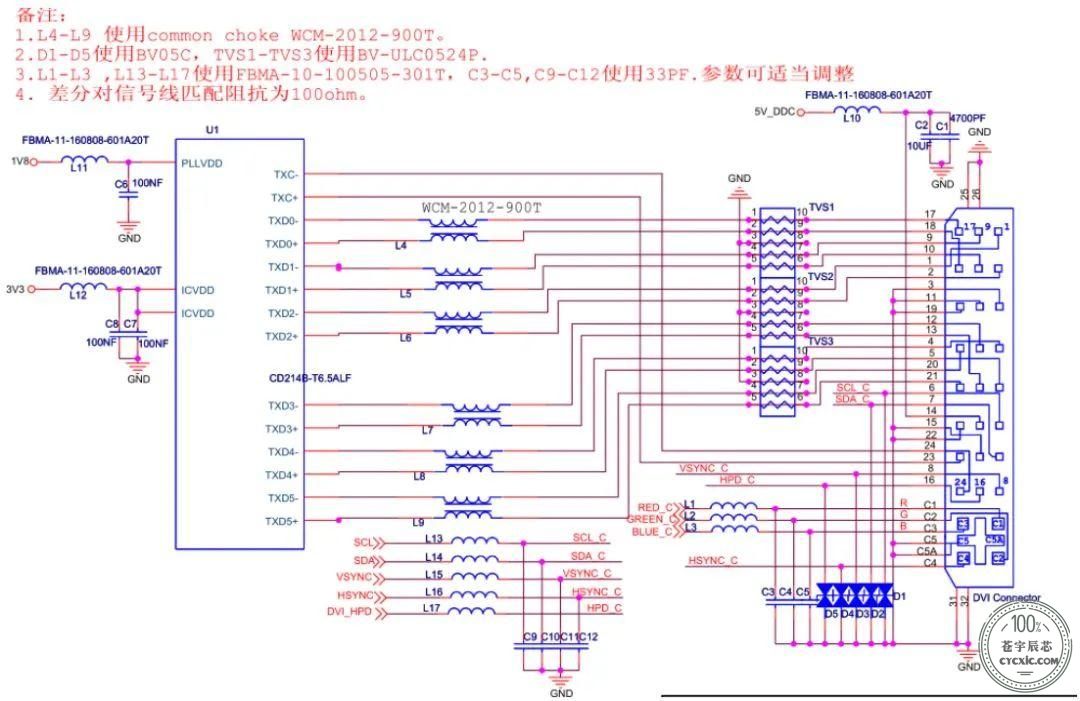

DVIEMC设计标准电路



011

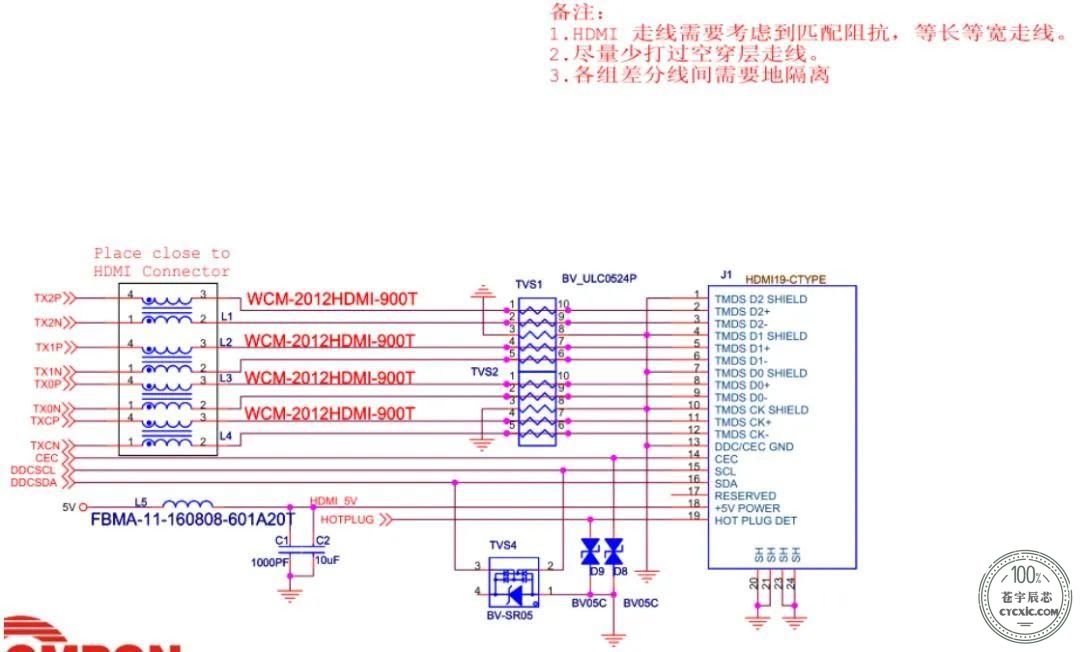

HDMI接口EMC设计标准电路



012

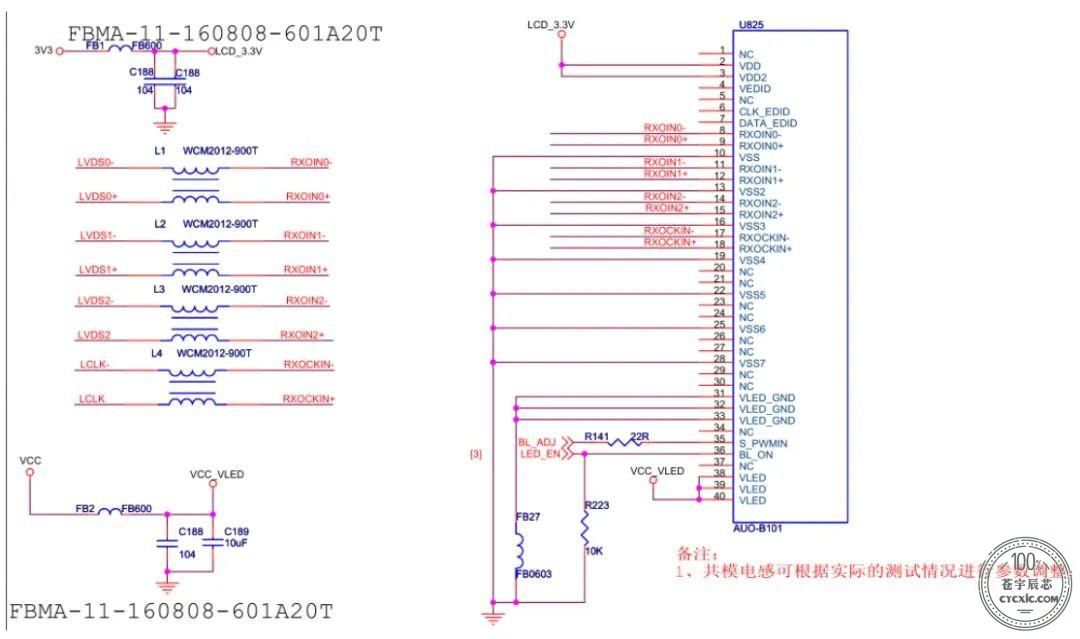

LVDS接口EMC设计标准电路



013

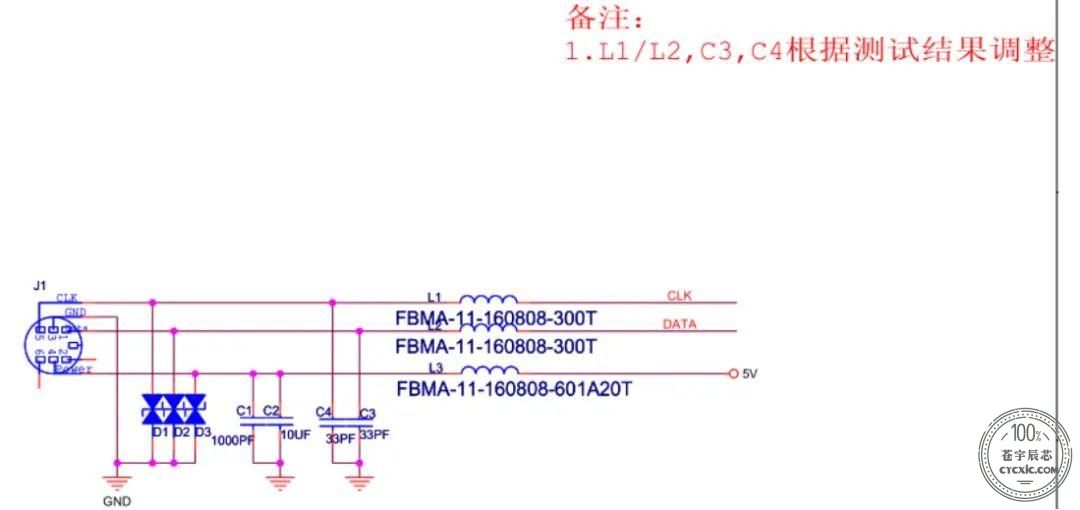

PS2接口EMC设计标准电路



014

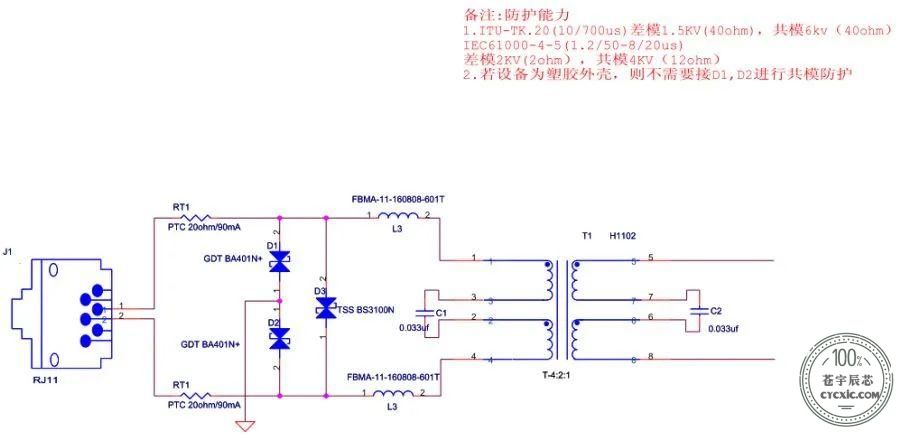

RJ11EMC设计标准电路



015

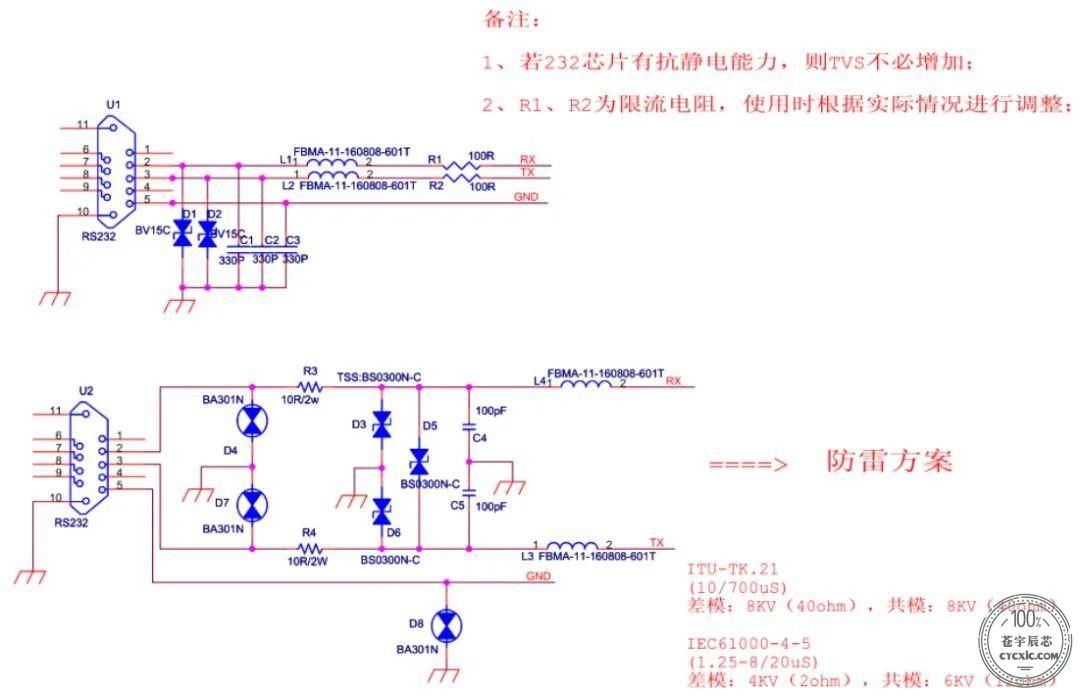

RS232 EMC设计标准电路



016

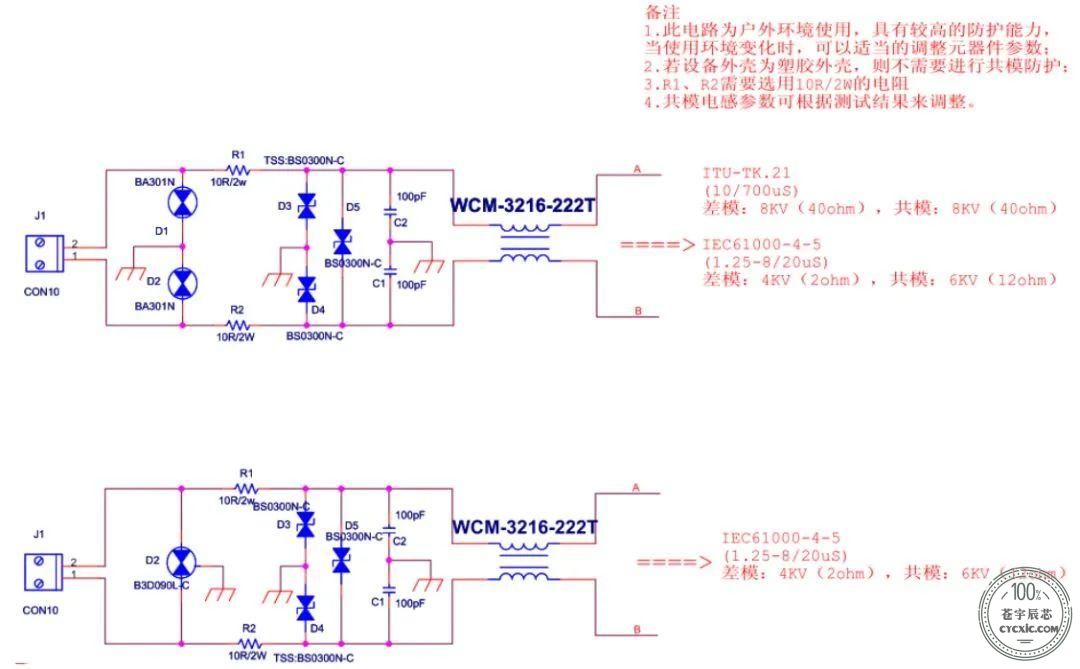

RS485EMC设计标准电路



017

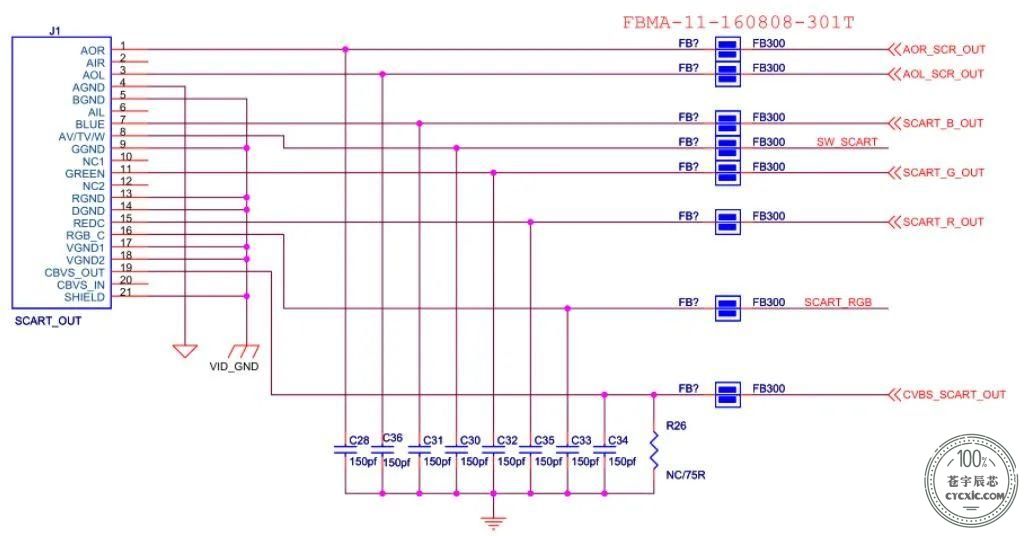

SCART接口EMC设计标准电路



018

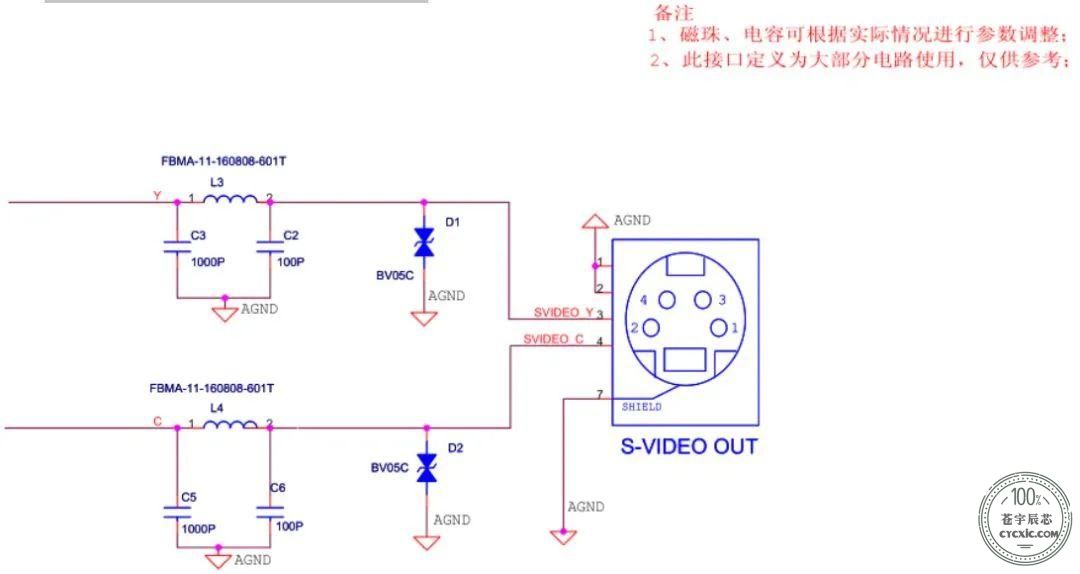

s-video接口EMC设计标准电路



019

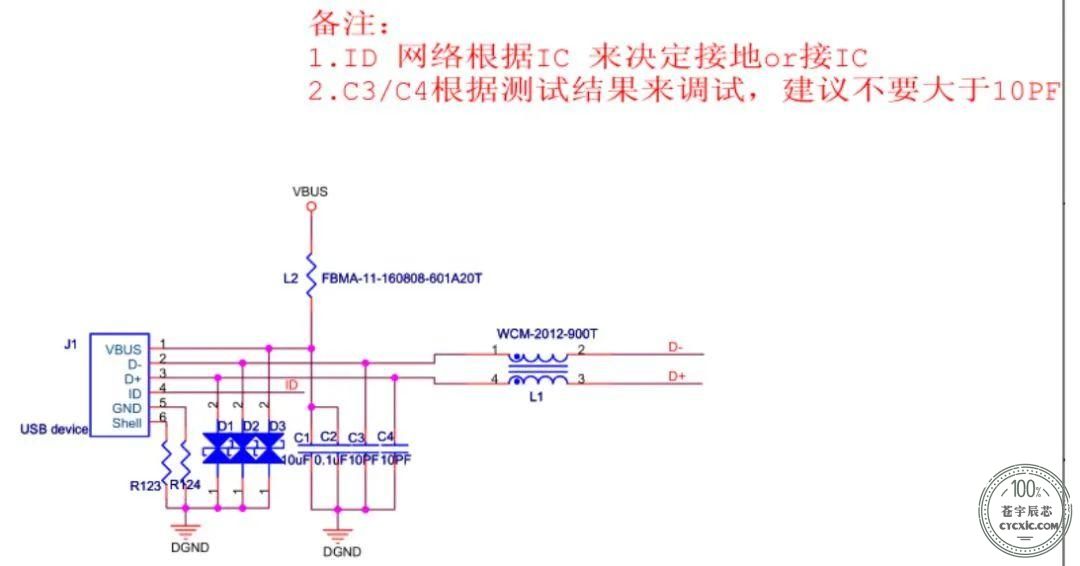

USBDEVICE EMC设计标准电路



020

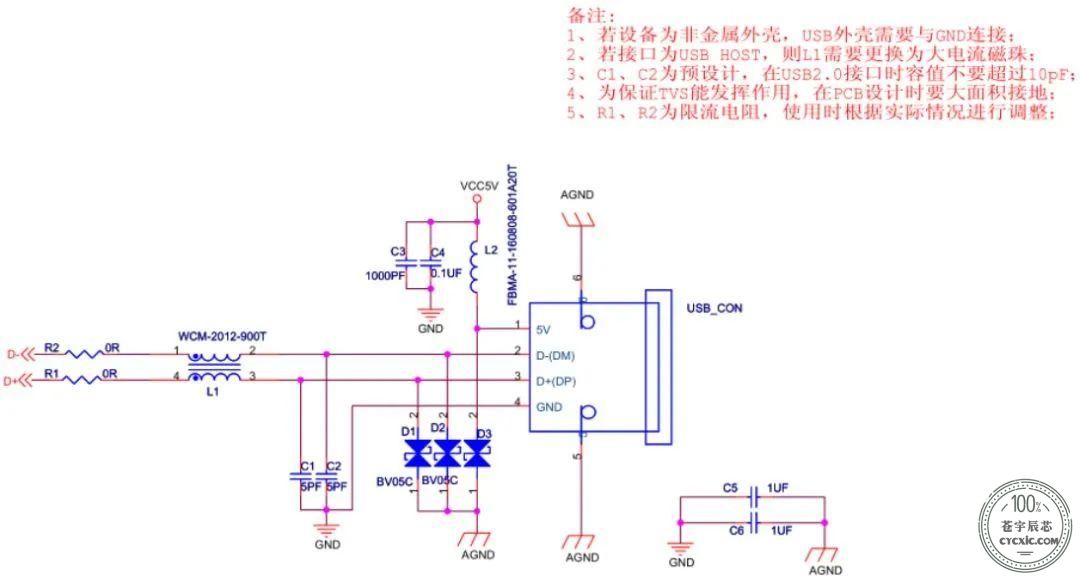

USB2.0接口EMC设计标准电路



021

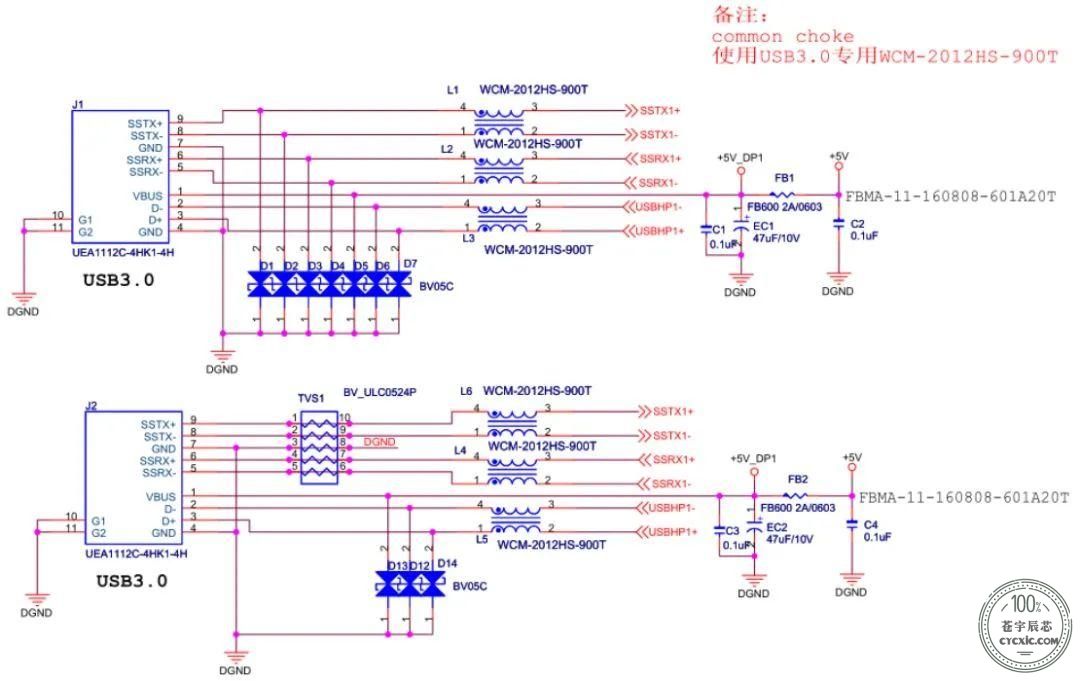

USB3.0接口EMC设计标准电路



022

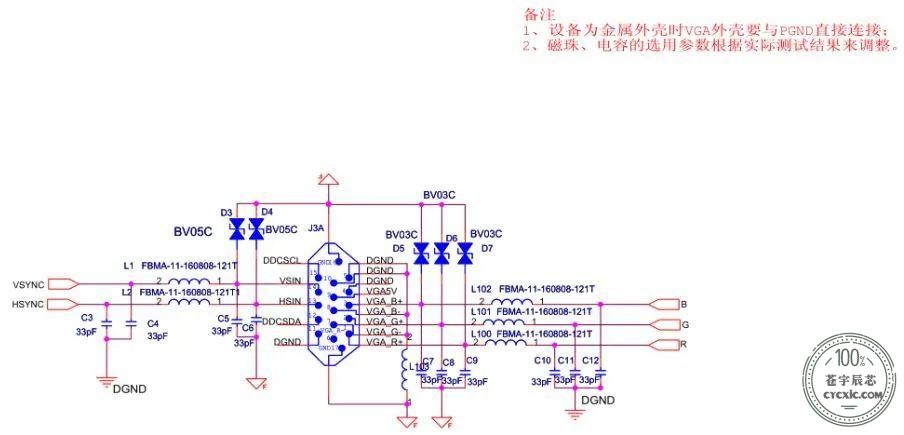

VGA接口EMC设计标准电路



023

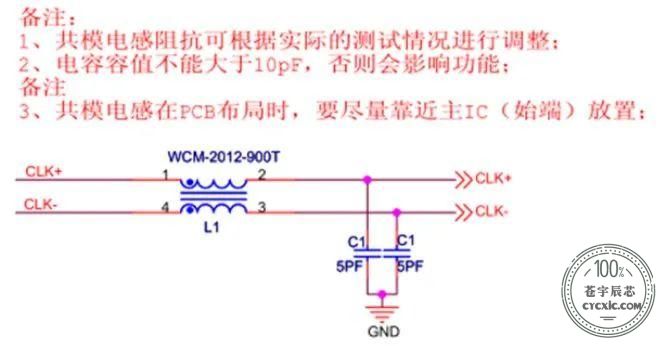

差分时钟EMC设计标准电路



024

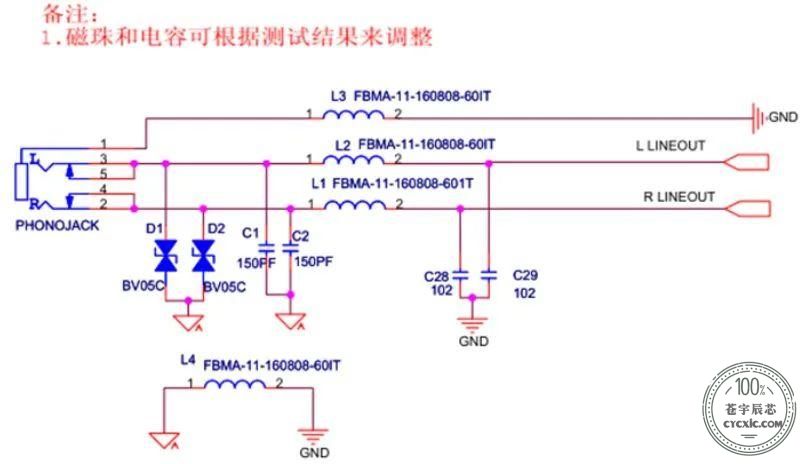

耳机接口EMC设计标准电路



025

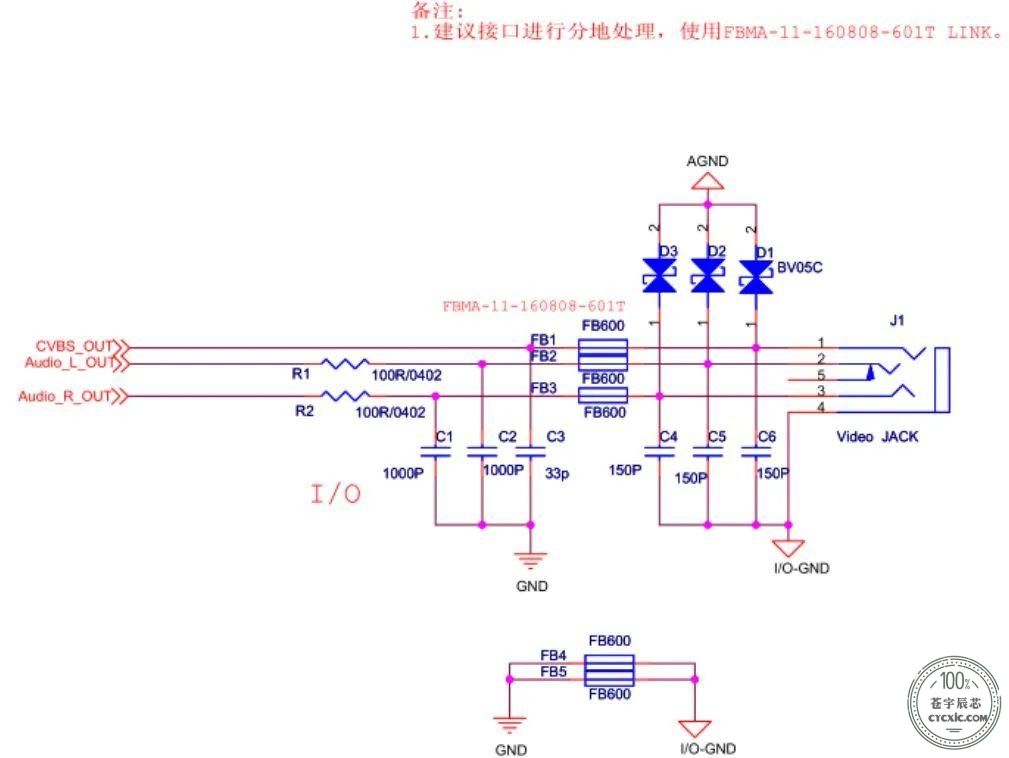

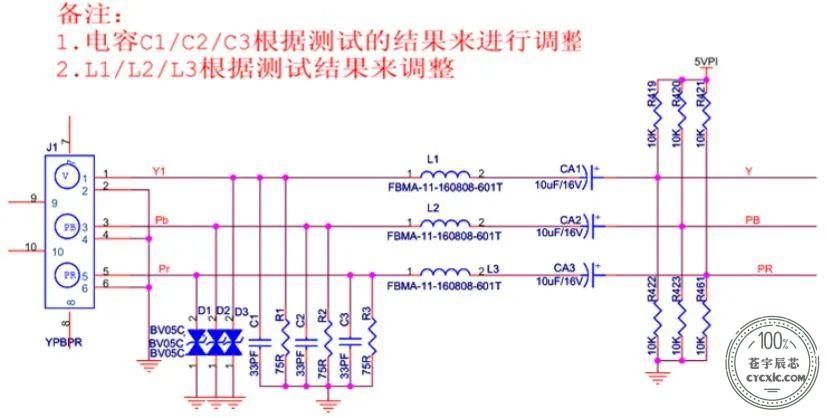

复合视频接口EMC设计标准电路



026

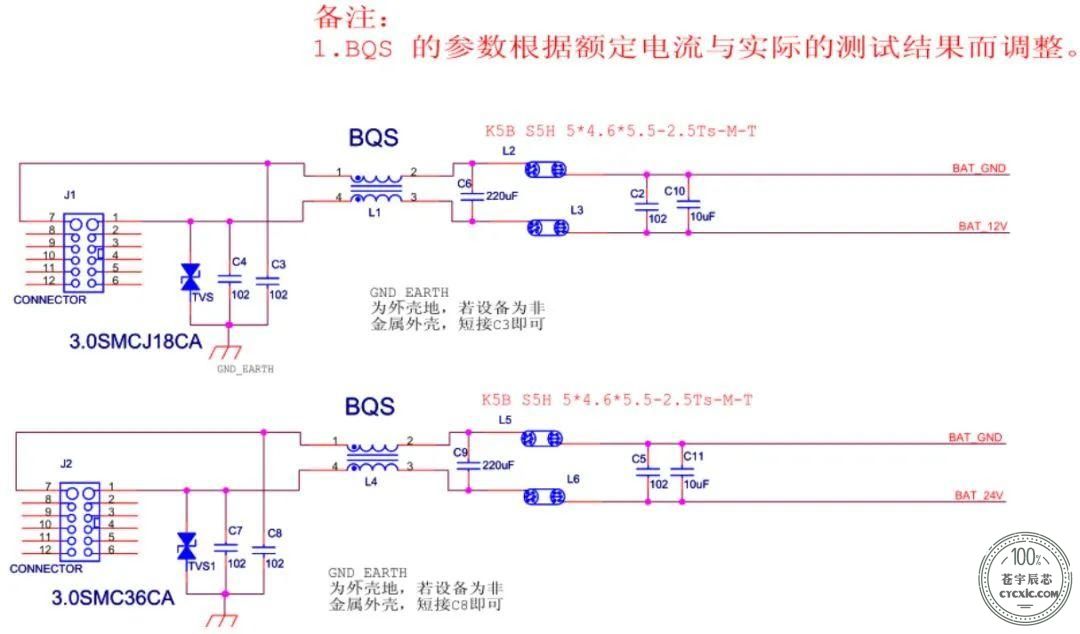

汽车零部件电源口EMC标准设计电路



027

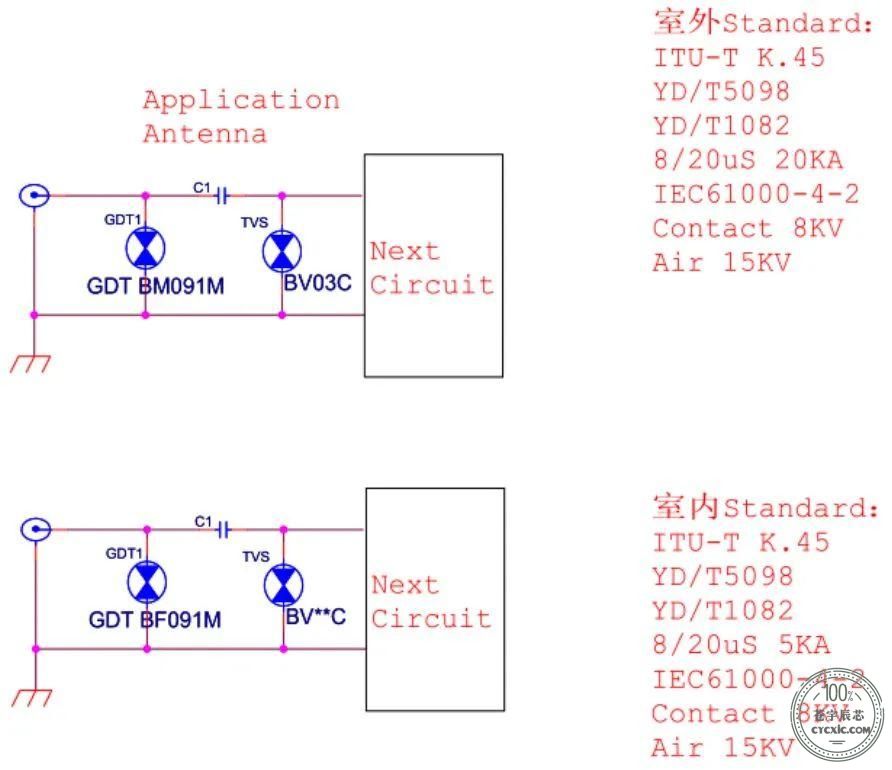

室内外天馈浪涌设计标准电路



028

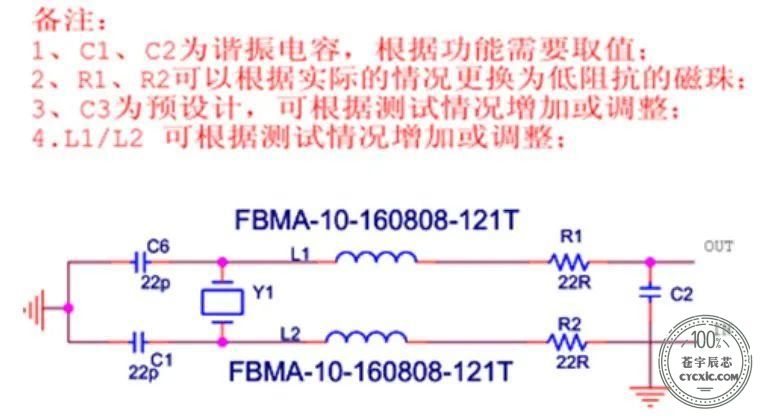

无源晶振EMC设计标准电路



029

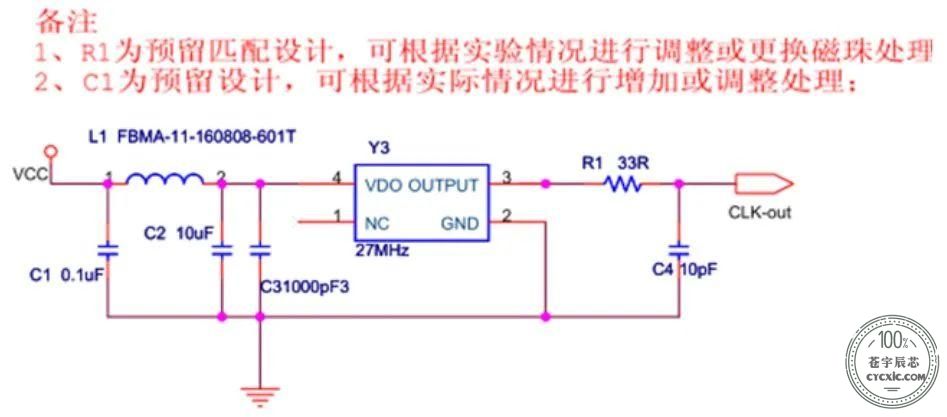

有源晶振EMC设计标准电路



030

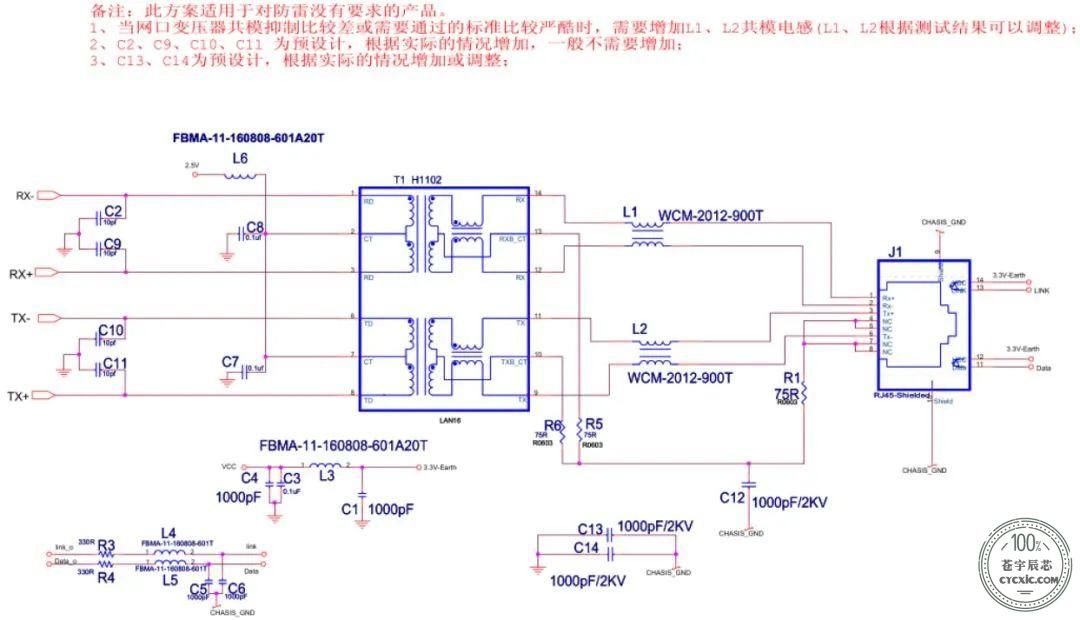

以太网EMC(EMI)设计标准电路



031
以太网EMC(浪涌)设计标准电路(差模要求较高方案)



032

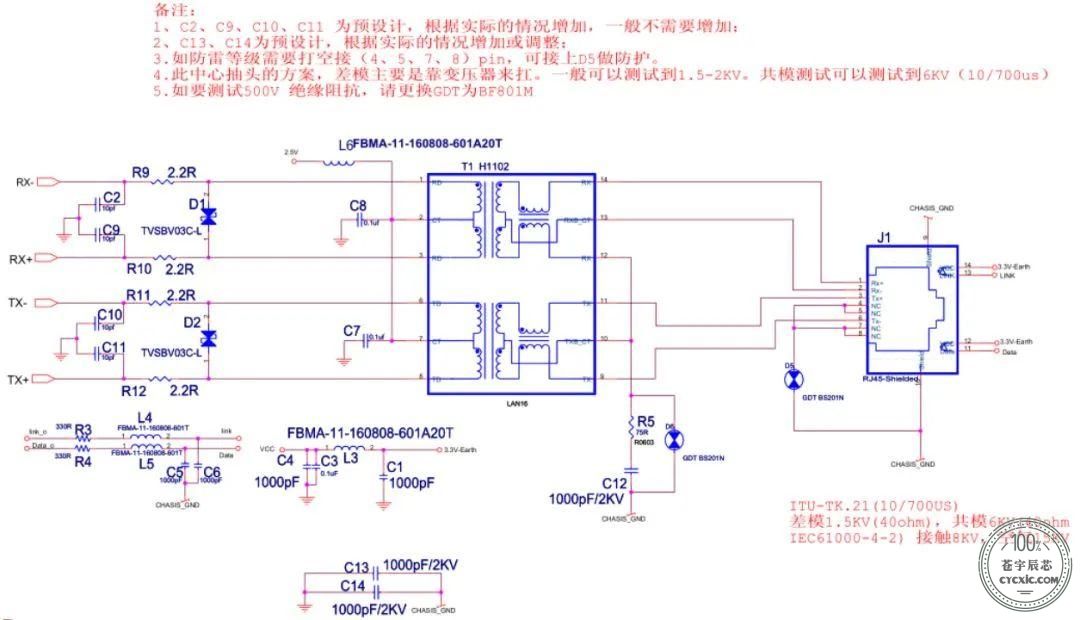

以太网EMC(浪涌)中心抽头方案(节约空间)
