MOSFET的每个特性参数都讲透了,干货满满!

夏花流年电子电路设计原理 2022-05-17 20:33:33 838阅读 举报



1

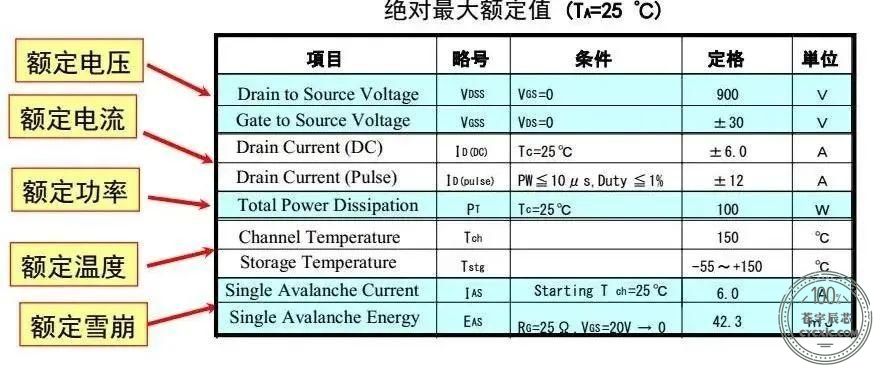

绝对最大额定值


任何情况下都不允许超过的最大值




1.1 额定电压


VDSS:漏极(D)与源极(S)之间所能施加的最大电压值。



VGSS :栅极(G)与源极(S)之间所能施加的最大电压值。



1.2 额定电流


ID(DC):漏极允许通过的最大直流电流值

此值受到导通阻抗、封装和内部连线等的制约

TC =25℃ (假定封装紧贴无限大散热板)

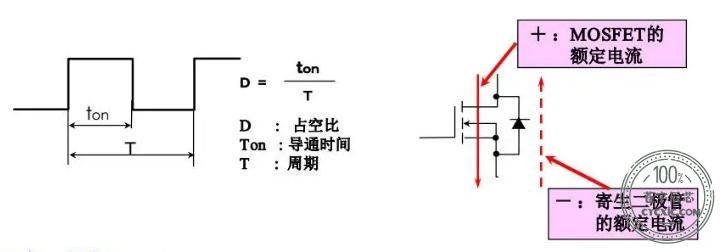

lD(Pulse) :漏极允许通过的最大脉冲电流值

此值还受到脉冲宽度和占空比等的制约



1.3 额定功耗


PT:芯片所能承受的最大功耗,其测定条件有以下两种:

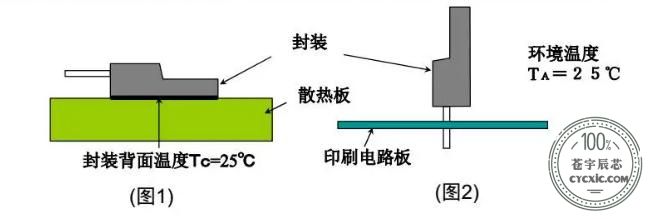

①TC=25°C的条件…紧接无限大放热板,封装

C: Case的简写  背面温度为25°C (图1)


②TA=25°C的条件.…直立安装不接散热板

A: Ambient的简写  环境温度为25°C(图2)



1.4 额定温度


Tch:MOSFET的沟道的上限温度:


一般Tch≤150°C  (例)


Tstg:MOSFET器件本身或者使用了MOSFET的产品,其保存温度范围为:


最低-55°C,最高150°C(例)


1.5 热阻

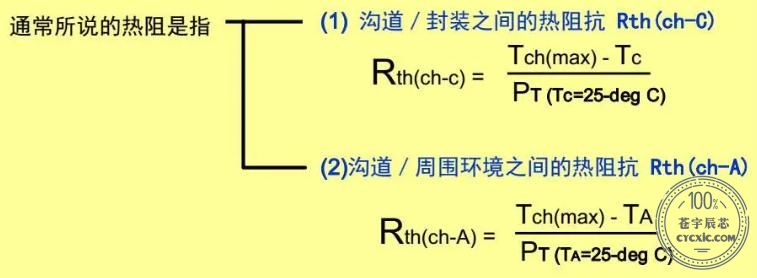

表示热传导的难易程度。热阻值越小,散热性能越好。如果使用手册上没有注明热阻值时,可根据额定功耗PT及Tch将其算出。



①沟道/封装之间的热阻 (有散热板的条件)



热阻Rth的计算

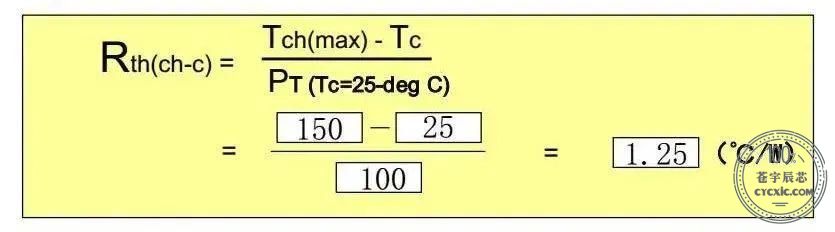

例1:计算2SK3740沟道 /封装之间的热阻


2SK3740的额定功耗PT(TC= 25°C)

PT=[ 100 ](W)

因此

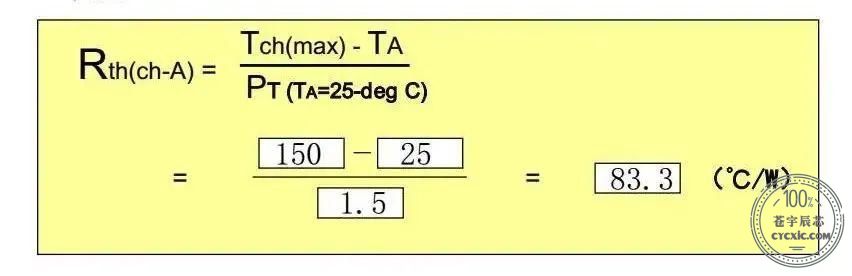

例2 :计算2SK3740沟道/环境之间的热阻


2SK3740的额定功耗PT (Ta= 25°C)

PT=[ 1.5 ](W)

因此

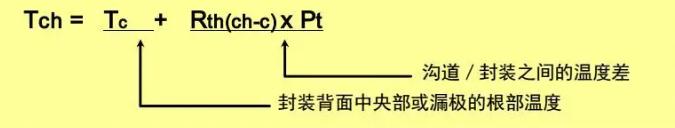

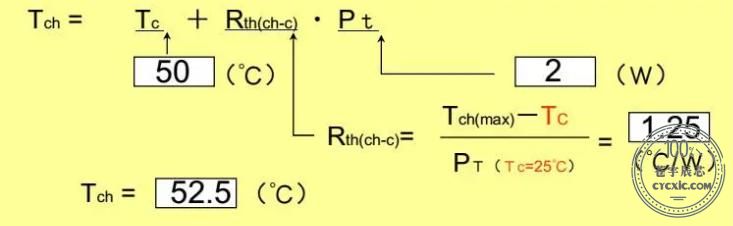

③沟道温度Tch的计算,利用热阻抗计算沟道温度


有散热板的情况下:



直立安装无散热板的情况下:



例:计算2SK3740在以下条件下的沟道温度Tch


条件:有散热板,且封装背面温度Tc=50 °C

现在功耗Pt = 2W

(额定功耗PT(Tc=25°C) =100W)


则计算结果如下:

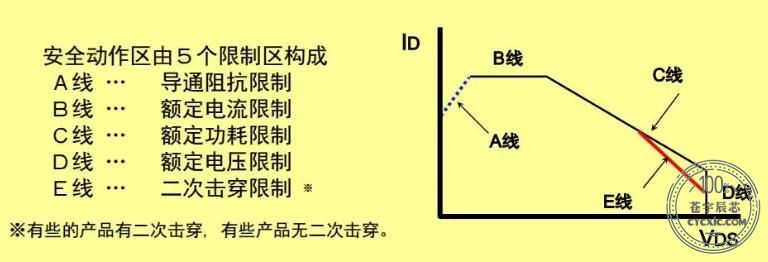

1.6 安全动作区SOA


SOA = Safe Operating Area

或 AOS = Area of Safe Operating


①正偏压时的安全动作区



1.7 抗雪崩能力保证

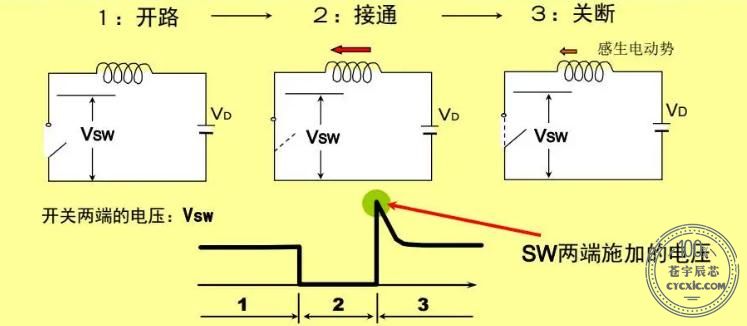

对马达、线圈等电感性负载进行开关动作时,关断的瞬间会有感生电动势产生。

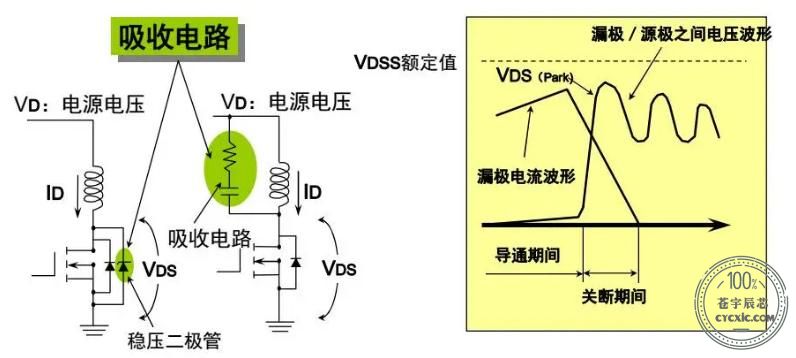

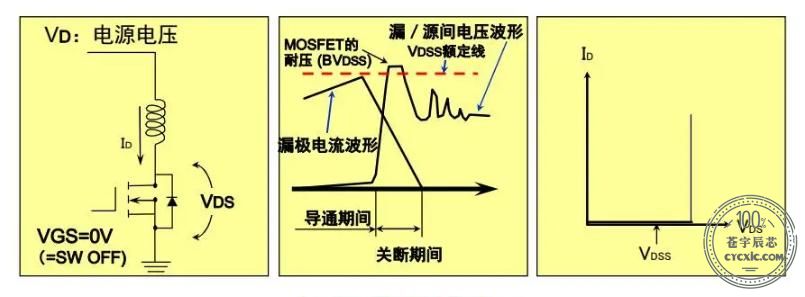

①电路比较


(1)以往产品(无抗雪崩保证)的电路必须有吸收电路以保证瞬间峰值电压不会超过VDSS



(2)有抗雪崩能力保证的产品,MOSFET自身可以吸收瞬间峰值电压而无需附加吸收电路。



②实际应用例

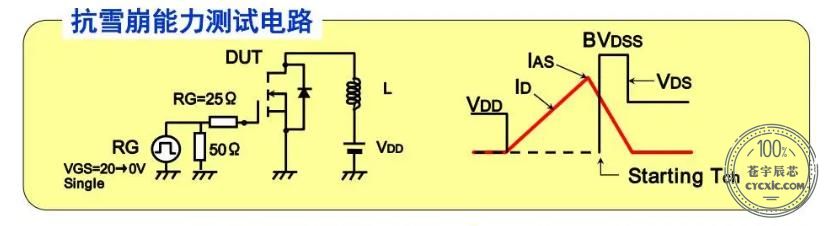

额定电压VDSS为600V的MOSFET的雪崩波形(开关电源)



③抗雪崩能力保证定义


单发雪崩电流IAS:下图中的峰值漏极电流


单发雪崩能量EAS:一次性雪崩期间所能承受的能量,以Tch≤150°C为极限


连续雪崩能量EAR:所能承受的反复出现的雪崩能量,以Tch≤150°C为极限



④怎样选择MOSFET的额定值


器件的额定

电压值 应高于实际最大电压值20%

电流值 应高于实际最大电流值20%

功耗值 应高于实际最大功耗的50%


而实际沟道温度不应超过-125 °C


上述为推荐值。实际设计时应考虑最坏的条件。如沟道温度Tch从50°C提高到100°C时,推算故障率降提高20倍。




2

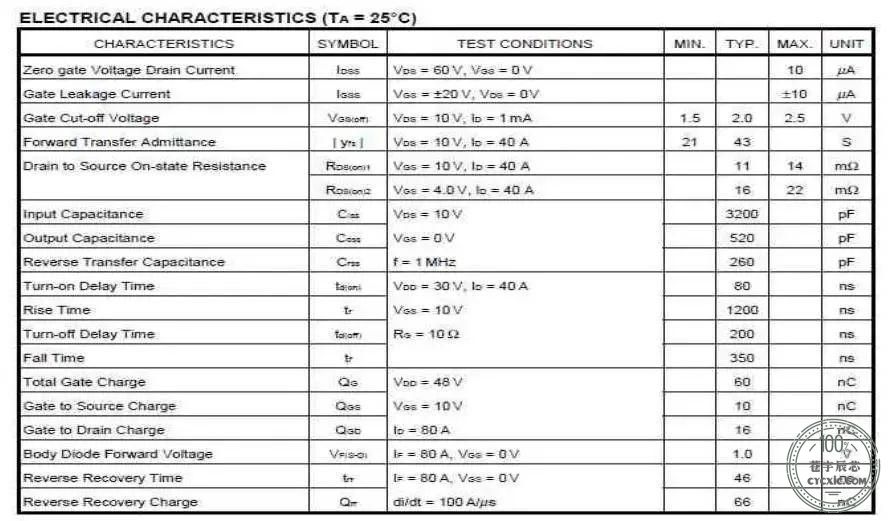

电参数



2.1 漏电流

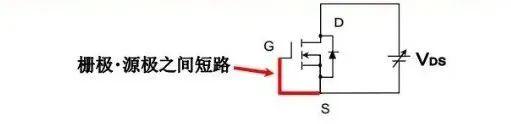

IDSS:漏极与源极之间的漏电流。VGS = 0时,D与S之间加VDSS



IGSS:栅极与源极之间的漏电流。VDS=0时,G与S之间加VGSS。

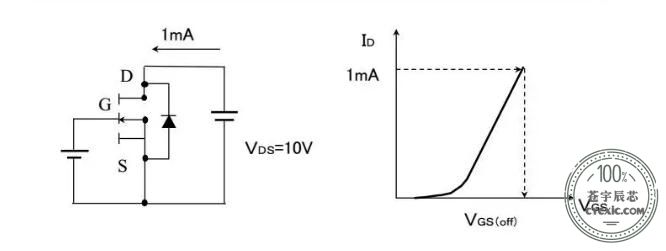

2.2 栅极阈值电压VGS(off)或VGS(th)


MOSFET的VDS= 10V

1D=1mA 时的栅极电压VGS

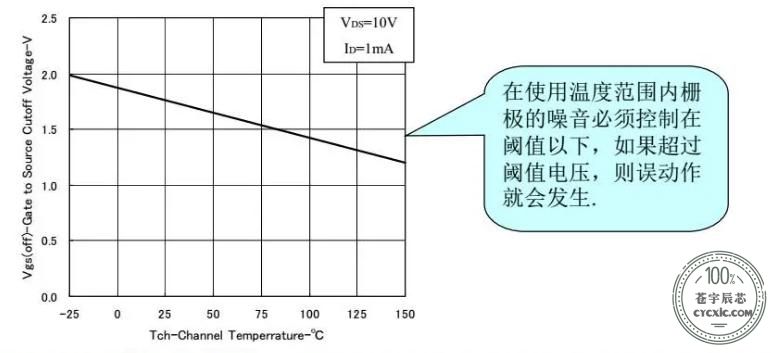

①阈值电压的温度特性


MOSFET具有负的温度特性,而且变化率比双极型晶体管大。


如:双极型晶体管约为-2.2mV/°C,MOSFET约为-5mV/°C

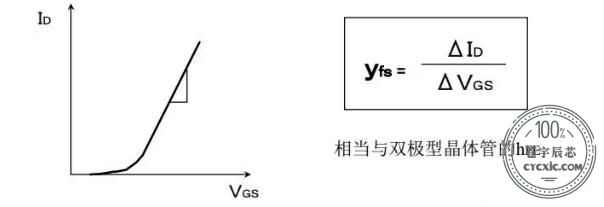

2.3  正向传到系数yfs


单位VGS的变化所引起的漏极电流ID的变化。单位为S。



例如:3S时,VGs变化1V,那么漏极电流会增加3A。


在作为负载开关用时,若是电容性负载,则进入ON状态时,因为给电容。


充电需要过渡电流,如果yfs太小,有时会出现开关不动作的现象。

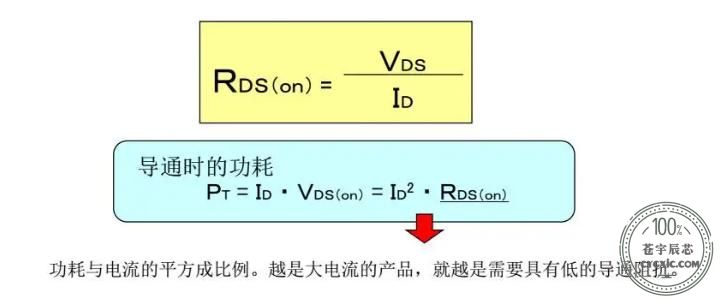

2.4 漏极/源极间的导通阻抗RDs(on)


MOSFET处于导通状态下的阻抗。导通阻抗越大,则开启状态时的损耗越大。因此,要尽量减小MOSFET的导通阻抗。

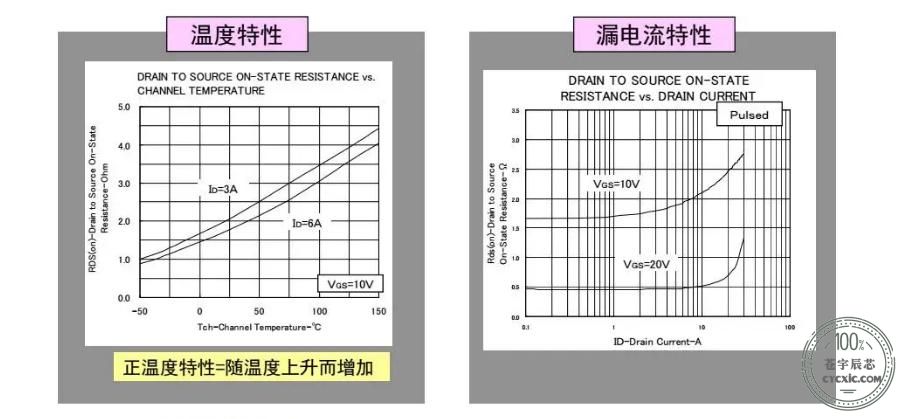

①导通阻抗的各种相关性

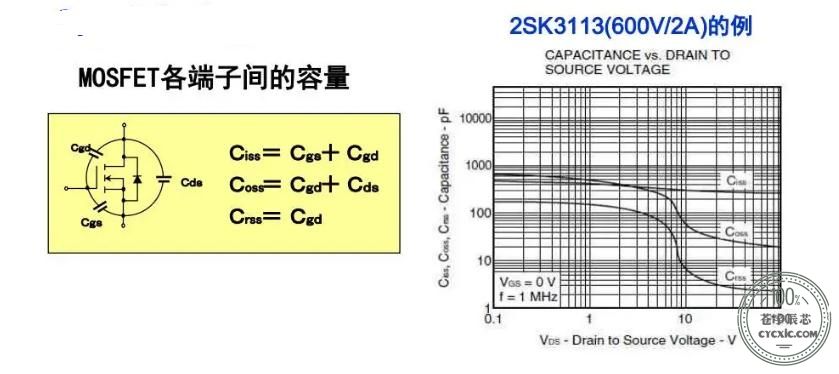

2.5 内部容量



容量值越小,QG越小,开关速度越快,开关损耗就越小。

开关电源、DC/DC变换器等应用,要求较小的QG值。


2.6 电荷量


QG:栅极的总电荷量,VGS=10V时,达到导通状态所需的电荷量

QGS:栅极/源极间所要电荷量

QGD:栅极/漏极间所需电荷量


电荷量 Q=CXV,而开关时间 t=Q/I

电荷的容量越大,所需开关时间t就越大,开关损失也越大。

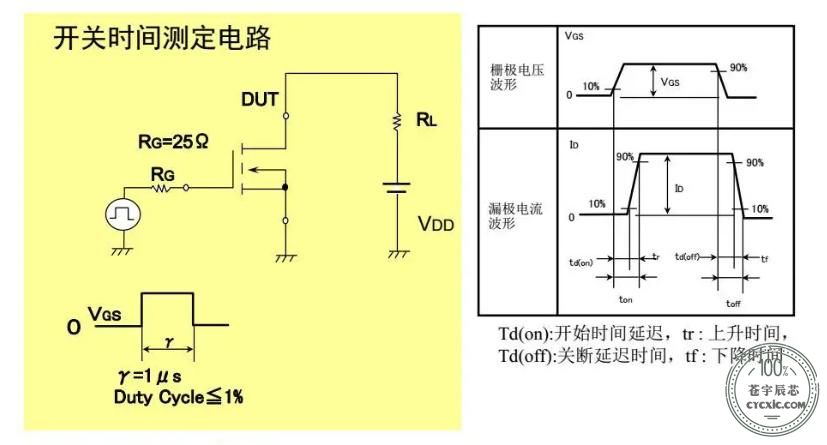

2.7 开关时间



2.8 内部二极管


栅极/源极电压VGS=0时,内部二极管的正向电压-电压特性。

栅极/源极间加正向偏压时,即MOSFET导通状态时,与导通阻抗的特性一致。

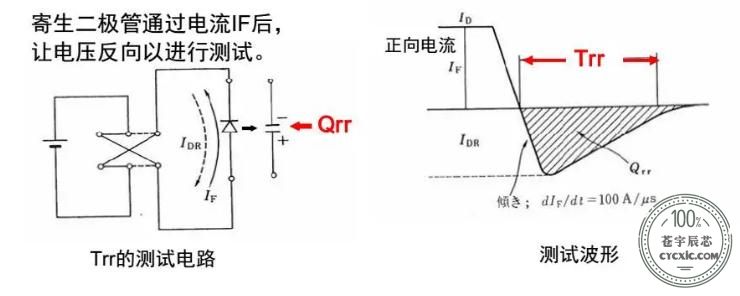

2.9 内部二极管的反向恢复时间trr、反向恢复电荷量Qrr


二极管可视为一种电容。积累的电荷Qrr完全放掉需要时间为trr。


另外,由于反向恢复时,处于短路状态,损耗很大。因此内部寄生二极管的电容特性使MOSFET开关频率受到限制。
