线路板简介

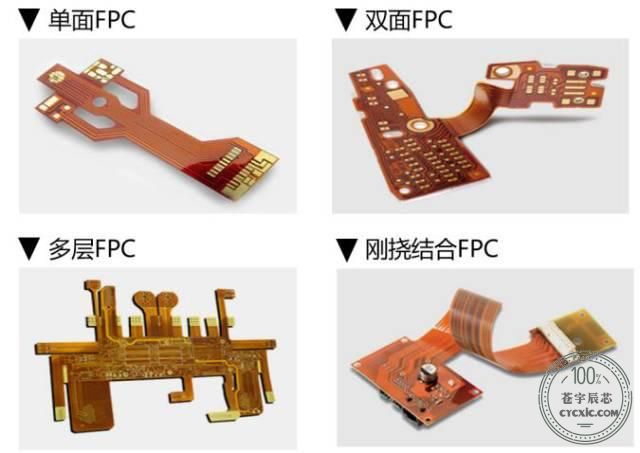

1.挠性印制电路板
挠性印制电路板（FlexPrintCircuit，简称“FPC”），是使用挠性的基材制作的单层、双层或多层线路的印制电路板。它具有轻、薄、短、小、高密度、高稳定性、结构灵活的特点，除可静态弯曲外，还能作动态弯曲、卷曲和折叠等。
2.刚性印制电路板
刚性印制电路板(PrintedCircuieBoard，简称“PCB”)，是由不易变形的刚性基板材料制成的印制电路板，在使用时处于平展状态。它具有强度高不易翘曲，贴片元件安装牢固等优点。
3.软硬结合板
软硬结合板（RigidFlex），是由刚挠和挠性基板有选择的层压在一起组成，结构紧密，以金属化孔形成电气连接的特殊挠性印制电路板。它具有高密度、细线、小孔径、体积小、重量轻、可靠性高的特点，在震动、冲击、潮湿环境下其性能仍很稳定。可柔曲，立体安装，有效利用安装空间，被广泛应用于手机、数码相机、数字摄像机等便携式数码产品中。刚－柔结合板会更多地用于减少封装的领域，尤其是消费领域。
线路板材料介绍
1、 导电介质:铜(CU)
﹣铜箔:压延铜(RA)、电解铜(ED)、高延展性电解铜(HTE)
﹣厚度:1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ,此为较常见的厚度
﹣OZ（盎司）：铜箔厚度单位；1OZ = 1.4 mil
2、绝缘层:
聚酰亚胺(Polyimide)、聚脂（Polyester）、聚乙稀萘（PEN）
﹣较常用的为聚酰亚胺(简称“PI”)
﹣PI厚度:1/2mil、1mil、2mil,此为较常见的厚度
﹣1 mil = 0.0254mm = 25.4um = 1/1000 inch
3、 接着剂(Adhesive)：
环氧树脂系、压克力系
﹣较为常用的是环氧树脂系,厚度跟据不同生产厂家的不同而不定.
4、覆铜板(Cucladlaminates,简称“CCL”):

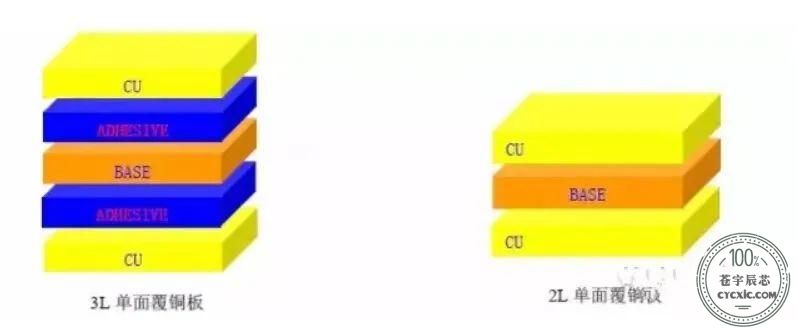

﹣单面覆铜板：3LCCL（有胶）、2LCCL（无胶），以下为图解。
﹣双面覆铜板：3LCCL（有胶）、2LCCL（无胶），以下为图解。
5、覆盖膜(Coverlay ,简称“CVL”) ：
由绝缘层和接着剂构成，覆盖于导线上，起到保护和绝缘的作用。具体的叠层结构如下。

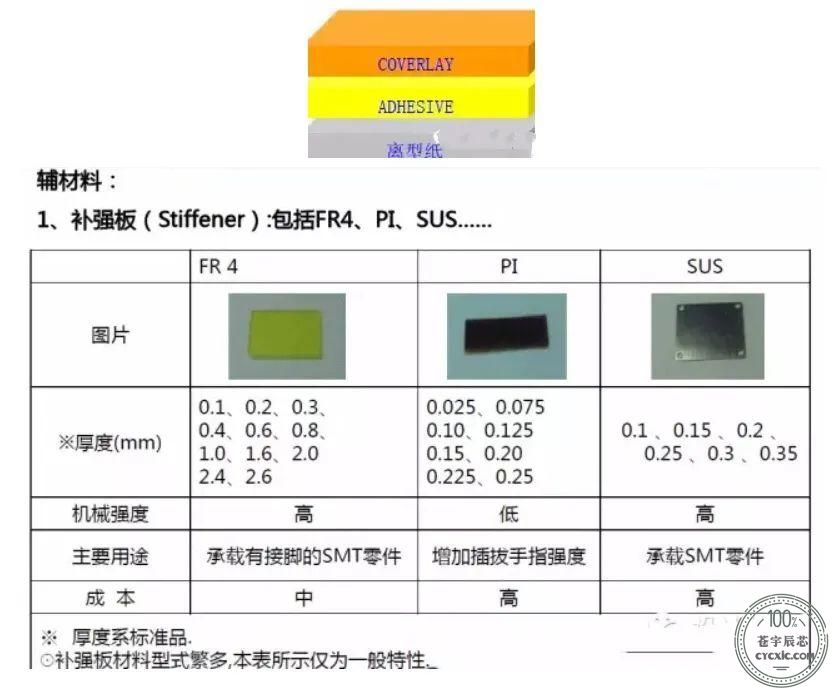

6、导电银箔：电磁波防护膜
﹣类型：SF-PC6000（黑色,16um）
﹣优越性：超薄、滑动性能与挠曲性能佳、适应高温回流焊、良好的尺寸稳定性。
常用的为SF-PC6000,叠层结构如下:

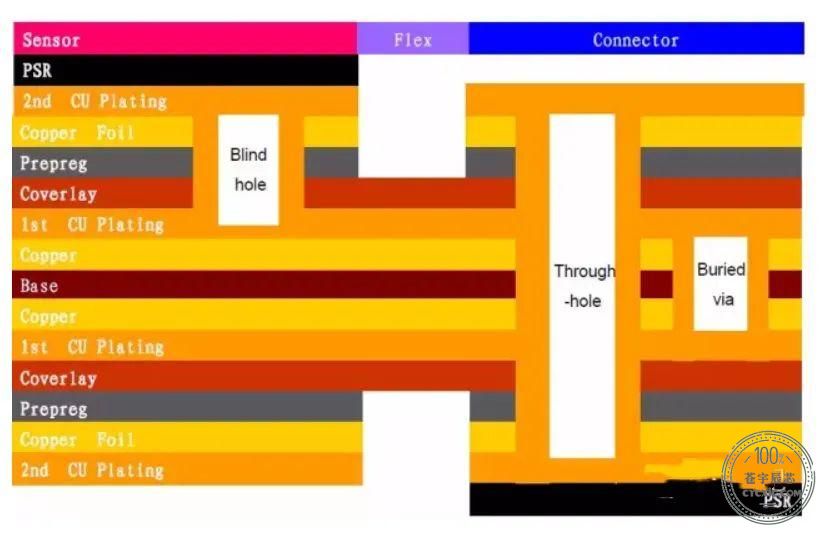

Rigid-Flex叠构展示

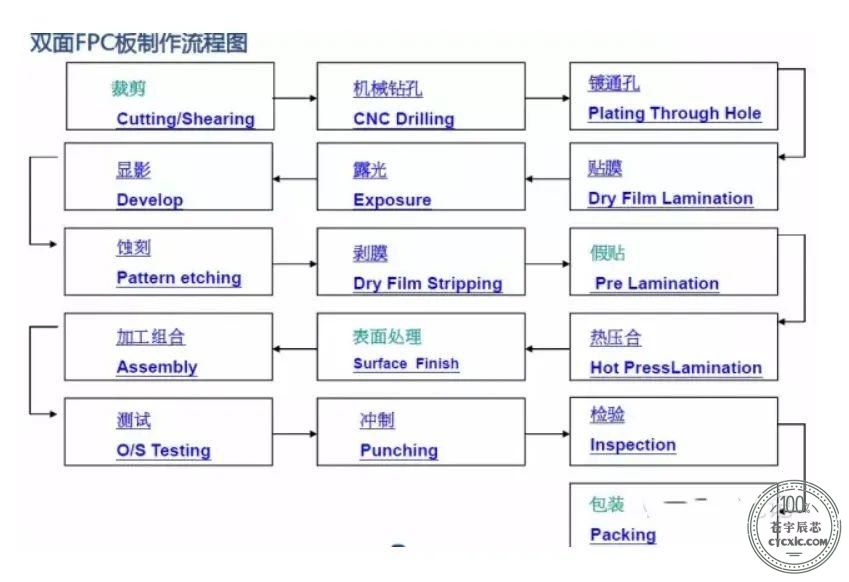

线路板制作流程

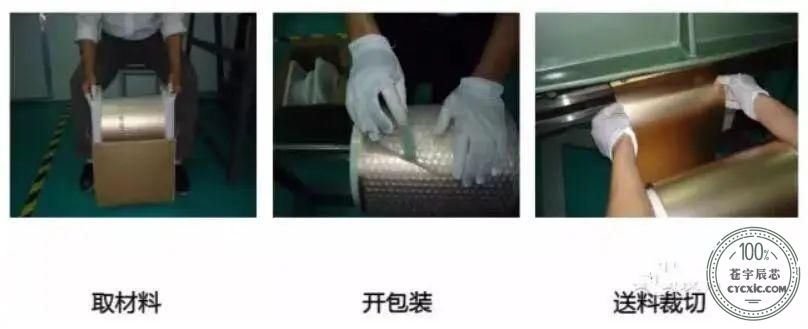

1、开料：裁剪 Cutting／Shearing

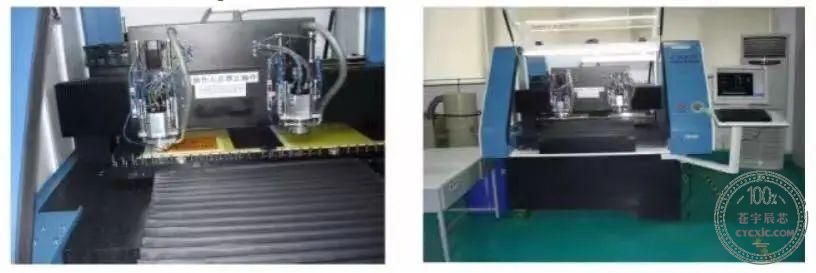

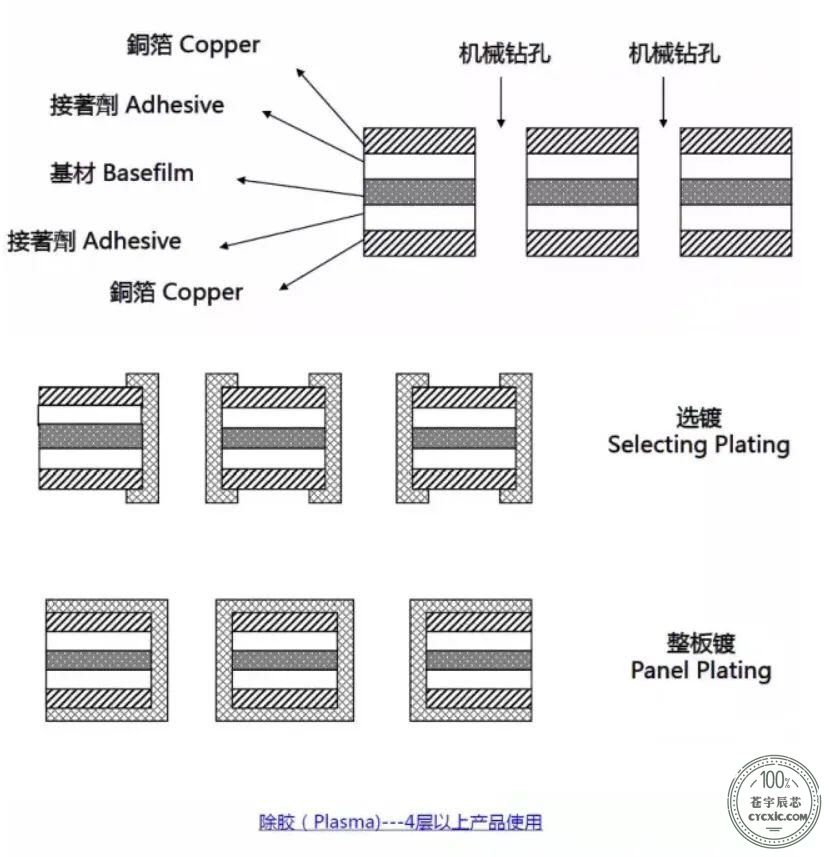

2、机械钻孔CNCDrilling

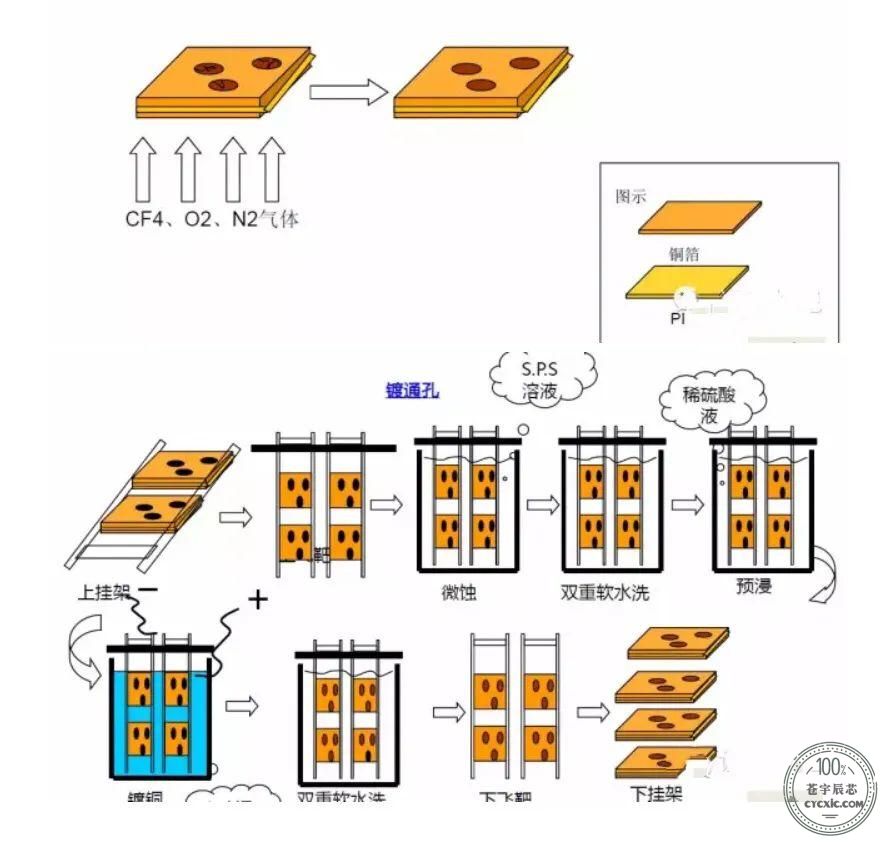

3、镀通孔PlatingThroughHole
4、DES制程

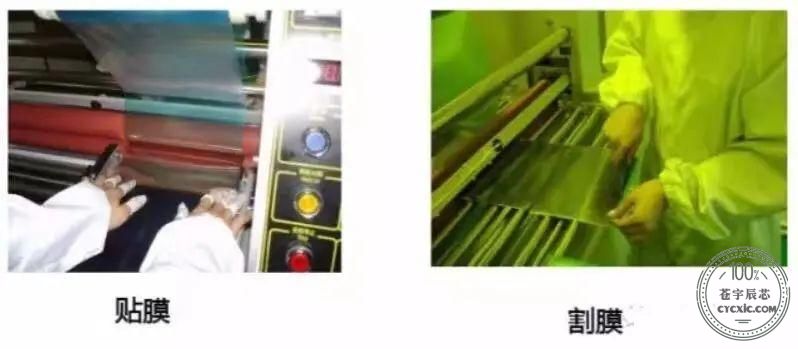

（1）贴膜（贴干膜）
（2）曝光
作业环境：黄光
作业目的：通过UV光照射和菲挡，菲林透明的地方和干膜发生光学聚合反应，菲林是棕色的地方，UV光无法穿透，菲林不能和其对应的干膜发生光学聚合反应。

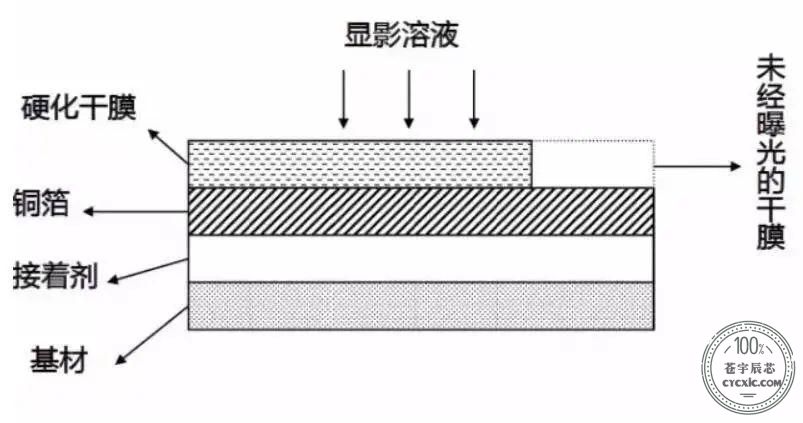

（3）显影
作业溶液：Na2CO3（K2CO3)弱碱性溶液
作业目的：用弱碱性溶液作用，将未发生聚合反应之干膜部分清洗掉。

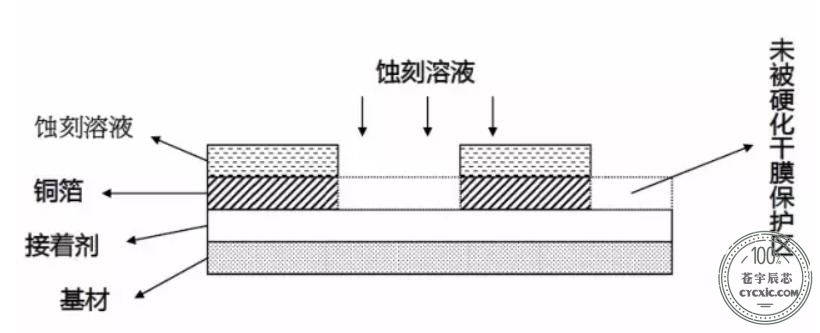

（4）蚀刻
作业溶液：酸氧水：HCl+H2O2
作业目的：利用药液将显影后露出的铜蚀刻掉，形成图形转移。

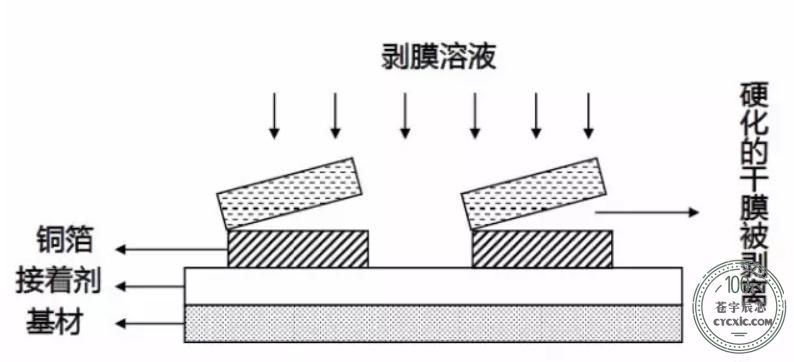

(5)剥膜
作业溶液：NaOH强碱性溶液
5、AOI
主要设备:AOI、VRS系统
已形成线路的铜箔要经过AOI系统扫描检测线路缺失。标准线路图像信息以数据形 式存储于AOI主机中，通过CCD光学取像头将铜箔上线路信息扫描进入主机与存储之标准数据比较，有异常时异常点位置会被编号记录传输到VRS主机上.。VRS上会对铜箔进行300倍放大，依照事先记录的缺点位置依次显示,通过操作人员判断其是否为真缺点，对于真缺点会在缺点位置用水性笔作记号。以方便后续作业人员对缺点分类统计以及修补。
作业人员利用150倍放大镜判断缺点类型，分类统计形成品质报告，并反馈到前制程以方便改善措施之及时执行。由于单面板缺点较少，成本较低，难于使用AOI判读，所以使用人工肉眼直接检查。
6、假贴
保护膜作用：
1）绝缘、抗焊锡作用；
2）保护线路；
3）增加软板的可挠性等作用。
7、热压合
作业条件：高温高压
8、表面处理
热压完后，需对铜箔裸露的位置进行表面处理。
9、丝印
主要设备：网印机，烤箱，UV干燥机.网版制版设备通过网印原理将油墨转到产品上.主要印刷产品批号,生产周期,文字,黑色遮蔽,简单线路等内容.通过定位PIN将产品与网版定位,通过刮刀压力将油墨挤压到产品上。
网版为文字和图案部分部分开通,无文字或图案部分被感光乳剂封死油墨无法漏下.印刷完毕后,进入烤箱烘干,文字或图案印刷层就紧密结合在产品表面.一些特殊产品要求有部分特殊线路,如单面板上增加少许线路实现双面板功能,或是双面板增加一层遮蔽层都必须通过印刷实现. 如油墨为UV干燥型油墨,则必须使用UV干燥机干燥.常见问题:漏印、污染、缺口、突起、脱落等.
10、测试（O/S检测）
测试治具＋测试软件对线路板进行功能全检
11、冲制
相应的外形膜具：刀膜、激光切割、蚀刻膜、简易钢模、钢模
12、加工组合
加工组合即根据客户要求组装配料，如要求供应商组合的有:
A.不锈钢补强
B.铍铜片/磷铜片/镀镍钢片补强
C.FR4补强
D.PI补强
13、检验
检验项目：外观、尺寸、可靠性
检测工具：二次元、千分尺、卡尺、放大镜﹑锡炉﹑拉力
14、包装
作业方式：
１．塑胶袋+纸板
２．低粘着包材
３．制式真空盒
４．专用真空盒（抗静电等级）

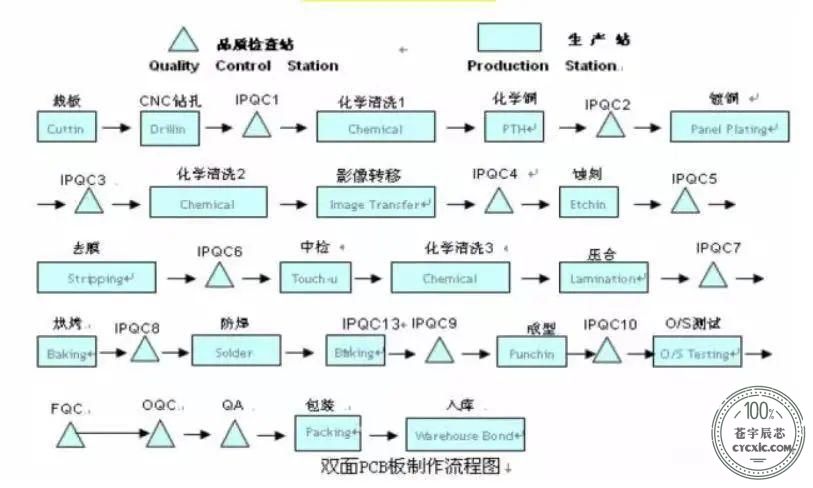

双面PCB板制作流程图

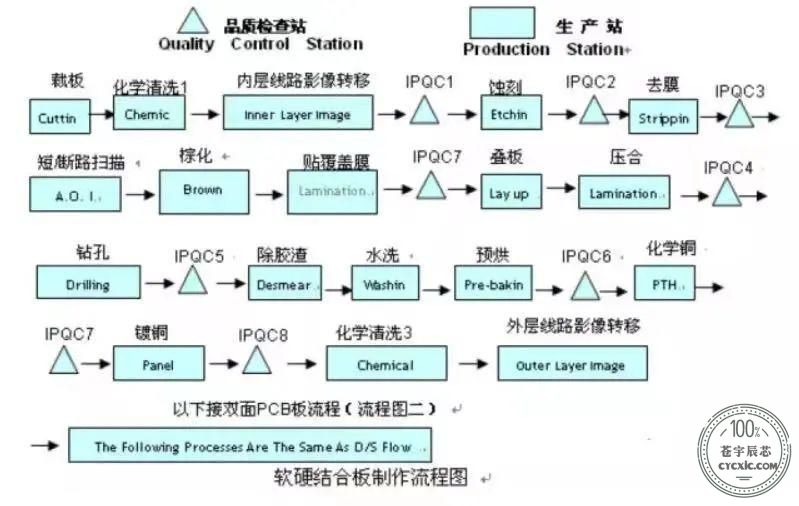

软硬结合板制作流程图
