1 、简述
发光二极管（名称取至 "Light Emitting Diode"

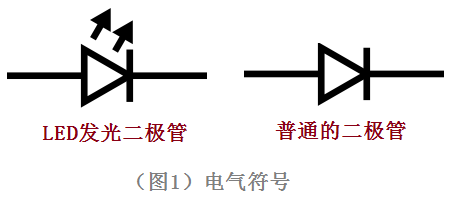

的首字母，简称LED）是一种能将电能转化为光能的半导体电子元件，其电气符号如下图(1)所示，图中带发射状的表示LED，通常该正极(阳极)引脚用A表示，而负极(阴极)引脚用K表示。发光二极管这种电子元件早在1962年出现，早期只能发出低光度的红光，之后发展出其他单色光的版本，时至今日能发出的光已遍及可见光、红外线及紫外线，光度也提高到相当的光度。目前，发光二极管已被广泛地应用于室内外LED照明、LED显示屏、交通信号灯、汽车用灯、TFT
LCD显示屏的背光源、灯饰、光纤通信等等。
2 、发光原理

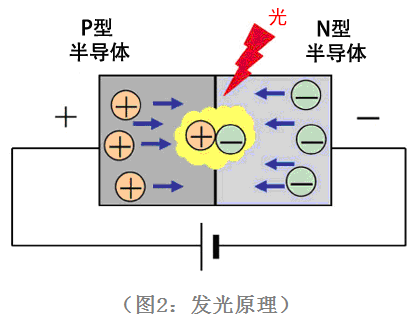

LED与普通二极管一样是由一个PN结组成，也具有单向导电性，只是LED可以发光！如图(2)所示，其发光原理可描述为：
电子（带负电）多的N (-：negative) 型半导体和空穴（带正电）多的P (+： positive)
型半导体结合而成。该半导体施加正向电压时，电子和空穴就会移动并在结合部再次结合，正是在结合的过程中产生大量的能量，而这些能量以光的形式释放出来，这就是其发光的奥秘。与先将电能转换为热能，再转换为光能的以往光源相比（如:
早期爱迪生发明的白炽灯），因为LED能够直接将电能转换为光能，所以能够不浪费光能，高效率地获得光。
3、LED的结构

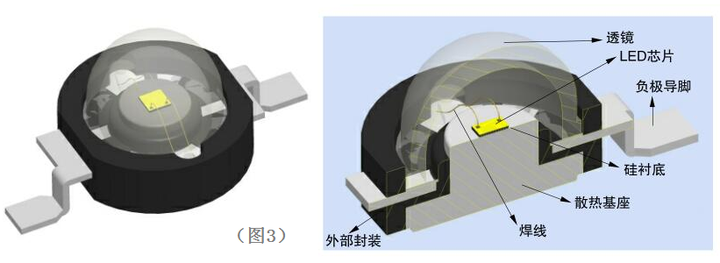

下面，我们以常见的一个LED白灯为例子，说明一下LED的结构。如图（3）所示，该LED主要由以下几个部分构成：
芯片（作用：光源发光）
支架：包括衬底及散热基座、引脚等（作用：散热、导电）
金线（作用：导电）
透明树脂（作用：保护晶粒、透光）
4、LED的种类
根据LED的不同封装、发光面和特性的不同，LED可大致分成下面的几个类型：
4.1
插件型LED

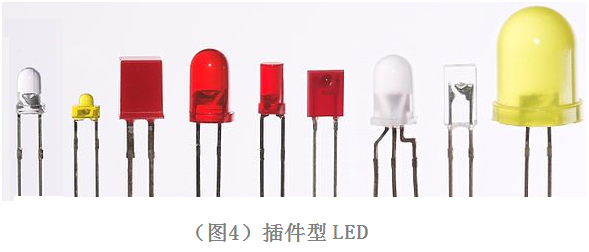

如下图（4），需要指出的是：
插件型LED除了常见的2个腿的单色型LED，还包括3个引脚的双色型LED，此外还有4个引脚的RGB全彩LED。
4.2
贴片型LED

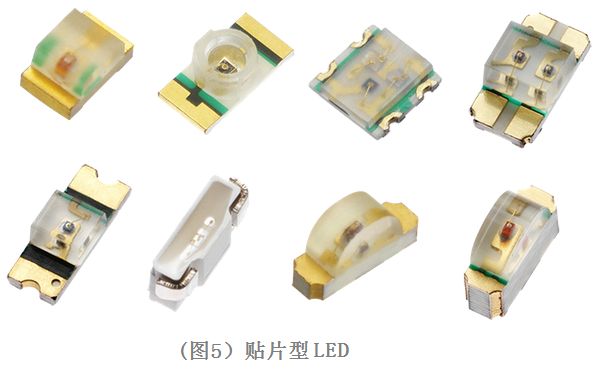

如下图（5）所示，通常贴片型SMD的LED分为0402、0603、0805、1206等等封装，颜色有单色、双色和RGB全彩。
4.3
高功率LED

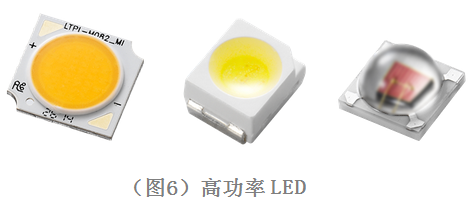

如下图（6）所示，这种LED通常是照明用途的，而且多数是发白色光的LED，功率可达数瓦以上。
4.4
LED 数码管

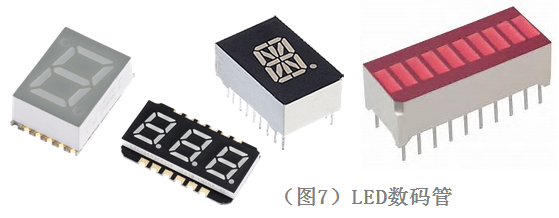

如下图（7）所示，通过将多个LED作成各个字段，组成特点的字母或组合，可以显示0~9或米字型(可显示英文字符)或Bar条段型用于指示进度或比例。
4.5
LED点阵屏

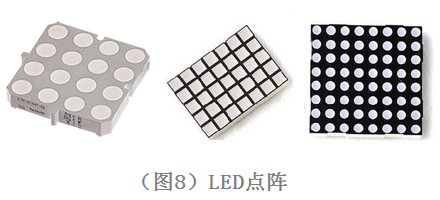

如下图（8）所示，将LED组成矩阵式，可显示中英文字母，如厂家的LED显示屏就是由这些点阵屏模组组合出来的。按颜色，可以是单色、双色或RGB全彩。
4.6
“智能”LED

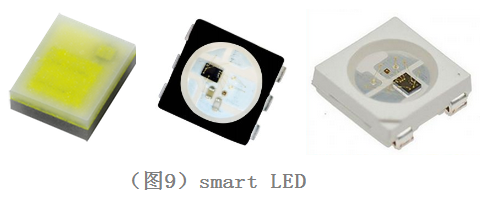

如下图（9）所示，这种类型的LED不仅内含LED灯芯，还内置了控制电路IC，能实现特定的功能，如闪烁Flash
或者总线寻址控制各个点的颜色等等，代表型号如 ：WS2812、WS2811等等。
4.7
特殊LED

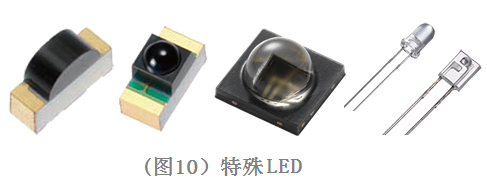

如下图（10）所示，这种LED之所以特殊，是因为它可发出人类眼睛不可视的灯光，如红外线、紫外线等等。日常生活中，我们所使用的遥控器就是这种LED灯。
5、LED的主要参数
5.1正向电压VF
指有正向电流流过时，阳极A与阴极K之间产生的电压。单位为V（伏特）。在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加、发光。而超过了正常工作电压，LED可能被击穿。通常，不同发光颜色的LED，其正常的正向电压也不同，如红灯通常是1.8~2.0V
之间，而蓝灯和白灯在2.8~3.3V之间。
5.2正向电流
IF
指有正向电流流过时，阳极A与阴极K之间产生的电流。单位为A（安培）。通常，LED的正向电流应控制在20mA以内，过大的电流容易导致LED的P、N之间的结点温度Tj过高而导致LED损坏或减少使用寿命。另外，LED
如同普通二极管一样，在电压增加时，电流会有很大程度的上升，所以一般LED发光二极管都串接有保护电阻。
