開關二極體
| 構造 | 記號 | 用途・特徵 |
|---|---|---|
 |  |
|
如同其名，是具有開關功能的二極體，能順向施加電壓後讓電流流動(ON)，逆向施加電壓停止電流的流動(OFF)。逆回復時間(trr)短，開關特性明顯優於其他二極體。
| 開關 ON | 開關 OFF |
|---|---|
 |  |

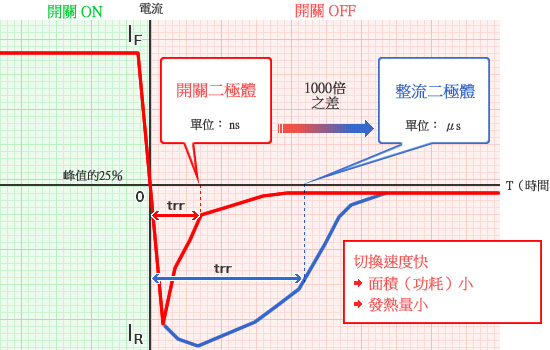

什麼是逆回復時間(trr)？
逆回復時間(trr)指開關二極體，從開啟狀態到完全關閉為止所花費的時間。一般而言，開啟後無法立即停止運轉，仍會有一定量的逆向電流流動。漏電流愈大耗損就會愈大。從選用最適合的材料、擴散重金屬等方面著手，研發出能縮短trr、抑制反彈後的振鈴電流（ringing）的 FRD(Fast Recovery Diode)等。
- 特點
- trr係指電壓變成逆向後，到電流完全停止流動為止的時間。
- trr快就能降低耗損、高速切換。
