構造	記號	用途・特徵
		電源二次側整流用。 低VF（低耗損）、IR大。 開關速度快。

一般二極體是利用PN接合的方式，而擁有二極體的特性，但蕭特基二極體卻是利用接合金屬和半導體後，所產生的蕭特基屏障的二極體。一般而言，相較於採用PN接合的二極體，蕭特基二極體擁有順向電壓(VF)低、開關快等特性。但也存在著漏電流(IR)大，一但散熱設計失常，就會引發熱崩潰的缺點。

大多用在電源部輸出端整流上。其特性會因為使用的金屬材料而大不相同，羅姆半導體產品使用數種金屬，

• 低VF型的RB**1系列產品
• 低IR型的RB**0系列產品
• 車規專用的超低IR型的RB**8系列產品

擁有堅強產品陣容。

特點

• 只要改變金屬材料的種類，就能製造出低VFタイプ、低IR型的產品。

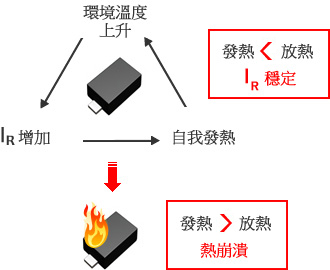

關於熱崩潰

蕭特基堅強二極體是利用大順向電流來發熱。發熱後漏電流(IR)變大，同時外殼溫度和環境溫度也會跟著上升。一但散熱設計失常，就會造成發熱超過散熱，無法達到熱平衡，因而持續發熱。接著，漏電流(IR)也不斷增加，最後造成損壞。此種現象就稱為熱崩潰。

特點

• 環境溫度變高，引起熱崩潰。
