關於MOSFET的寄生容量及溫度特性

MOSFET靜電容量之詳細

功率MOSFET的結構包含圖1所示的寄生容量。
利用氧化層在MOSFET的G (閘極)端子和其他電極之間形成絕緣，讓在DS (汲極．源極)之間形成PN接合區，如此即形成類似二極體的結構。Cgs,Cgd取決於氧化層的靜電容量，而Cds的容量則依內部等效二極體的接合容量不同而異。

一般來說，MOSFET規格書中所刊載的容量包含表1所示的Ciss/Coss/Crss等3種。

容量特性は図2に示すようにDS (ドレイン・ソース) 間電圧VDSに対する依存性があります。VDSを大きくすると容量値は小さくなる傾向があります。

溫度特性

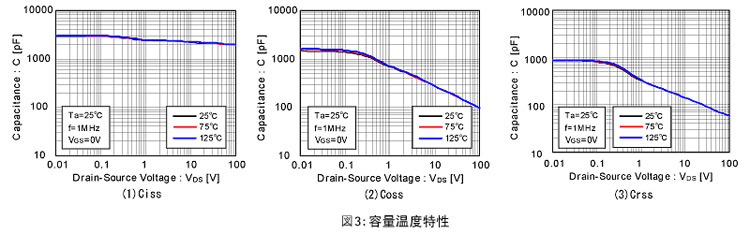

圖3 (1) to (3)所示為實際測量範例。容量特性與溫度間幾乎沒有關係。

前往詳細產品頁面

關於MOSFET的切換作用及溫度特性

關於MOSFET的切換時間

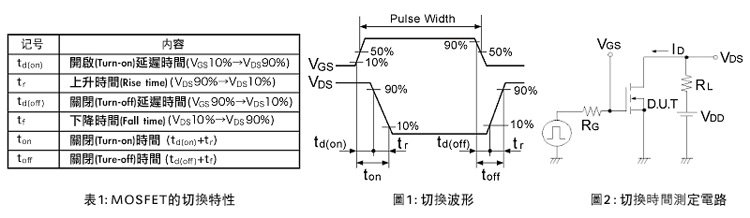

當閘極電壓做ON/OFF切換動作後，需經過一段延遲時間，MOSFET才會變為ON/OFF，此一延遲時間就稱之為「切換時間」。表1所示為切換時間的種類，一般來說，規格書上所刊載的種類包含td(on)/ tr/ td(off)/ tf等幾種。
ROHM係根據圖2電路中的測量值來決定規格書的typ.值。

溫度特性

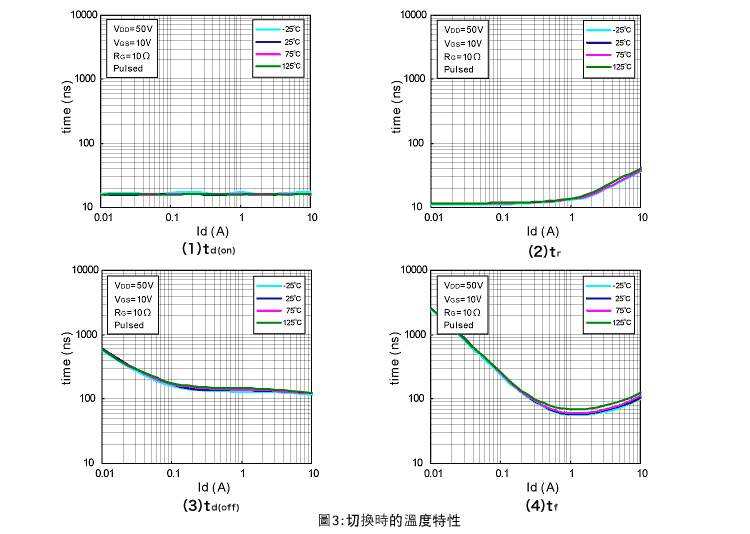

圖3 (1) to (4)所示為實際測量範例。
當溫度上升時，切換時間會出現些微增加的情形，當溫度上升100℃時，切換時間約增加10%左右，由此可知切換特性與溫度之間的相關性幾近於零。

前往詳細產品頁面

關於MOSFET的VGS(th)

關於MOSFET的VGS(th)

啟動MOSFET時，GS (閘極與源極)之間所需的電壓即稱為「VGS(th)(閥值)」也就是話說，當施加的電壓超過閥值時，MOSFET便會進入啟動狀態。
那麼，當MOSFET進入啟動狀態時，通過的電流值是多少安培呢？規格書的電氣特性欄記錄著各項元件的電流值。

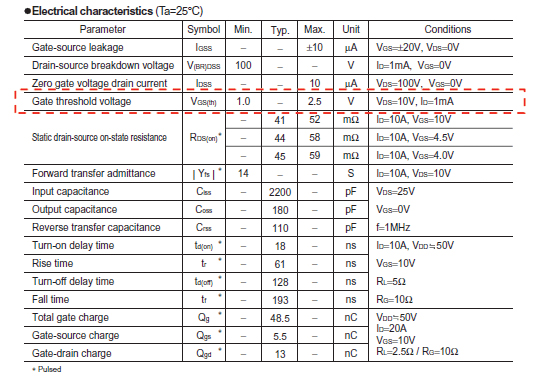

表1所示為規格書中電氣特性欄之範例。 假設所施加的電壓為VDS=10V，那麼要讓ID(汲極電流)達到1mA所需的閥值電壓VGS(th)即為 1.0V to 2.5V。

ID-VGS特性與溫度特性

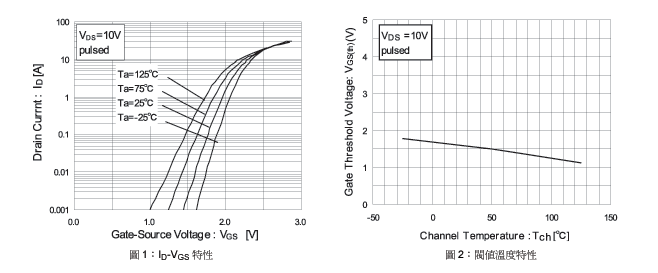

圖1和2所示為ID-VGS特性與閥值溫度特性之實測範例。
如圖1所示，如果要讓更大的電流通過，就必須提高閥值電壓。
表1所刊載的機型在規格書中的閥值小於2.5V，但驅動電壓為4V。
開始使用前，請先施加已經完全啟動的閘極電壓。

如圖2所示，閥值將以和溫度等比例的方式降低。
亦可利用觀察閥值電壓變化的方式，來計算元件的通道溫度。
