本篇就《材料学报》的一篇综述《长周期有序堆垛相（LPSO）的研究现状及在镁合金当中的作用》，浅谈一下怎么用透射电镜来表征镁合金当中的LPSO相。
该文提到LPSO相可以有效地强化第二相来大幅提高镁合金的力学性能，主要体现在以下四个方面：
1、 含LPSO相的镁合金比不含LPSO相镁合金有更好的压缩性能；
2、 随着LPSO相体积分数的增大，Mg-Zn-Y系镁合金的屈服强度和抗拉强度均增加；
3、 随LPSO相体积分数的增大，合金不易断裂；
4、 含LPSO相的镁合金的抗疲劳性能更佳。
该文认为，四个方面的性能提升，得益于LPSO结构与位错、晶界、孪晶等相互作用：
①LPSO相界面跟Mg基体完全共格，稳定性好，同时LPSO对位错有钉扎作用，对晶界也有钉扎作用，从而提高的材料强度，并且有更好的抗蠕变性能；
②LPSO相的基面可以抑制变形孪晶的长大，降低三叉晶界处微裂纹集中的概率，从而提高材料的断裂韧性；
③LPSO相增加了位错的锥面滑移，改善了塑性，同时LPSO可以通过扭折等变形方式，来协调位错运动；
针对以上内容，对LPSO的电镜表征方面，小编有一些想法：

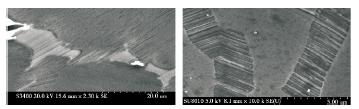

根据LPSO相与位错、孪晶、晶界等交互作用的观察，可直观地说明LPSO相对强度提升的贡献（但是由于TEM观察区域比较小，LPSO相钉扎晶界，建议是SEM下观察会更合适一些）
以上是LPSO相与位错和晶界的交互作用的暗场像和明场像，也可以通过对扭折这一变形方式的观察，还可以在不同g矢量（【11-20】轴下g=【0002】、g=【10-10】、g=【10-11】3个不同衍射矢量）的双束条件下，并在暗场像下对位错组态进行对比分析，可说明确实是有位错发生锥面滑移，来证明LPSO相对塑性提高做出了贡献。
当然，LPSO相不仅广泛存在稀土镁合金里面，在TiAl合金中以及储氢合金中也是有观察到的，关于LPSO相的研究还在深入，对于不同构型的LPSO相的研究，SAED谱图结合聚光镜球差电镜的HAADF高分辨以及原子级能谱面扫，能够更好的说明问题，关于LPSO相对材料性能和变形行为的影响，可能结合原位加热拉伸样品台，可能会有更直观深入的理解。
按照惯例，给大家展示一些关于LPSO相的照片：
