球差电镜 vs 普通透射电镜，谁更胜一筹？

球差是由于透镜的不完美产生的。对于磁透镜，电子离光轴越远被偏折的就越厉害，会导致所有电子无法汇聚到点，形成一个弥散的圆盘，这就限制了透镜的分辨率。

装有物镜球差矫正器透射电镜，相比于传统无球差校正TEM有哪些优点呢？

  在研究不连续区域（如界面、表面、缺陷等）以及纳米材料等方面时具有独特优势，可以避免离域效应（contrast delocalization）被掩盖表面细节或引入假象（artifacts）。

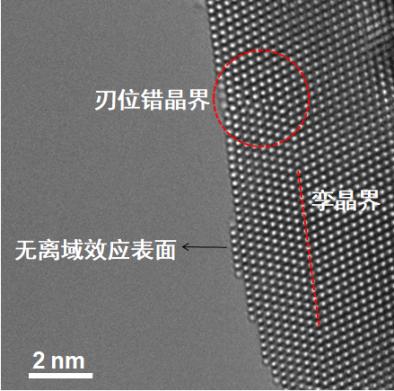

物镜球差电镜对Au表界面表征（拍摄于Themis Z）

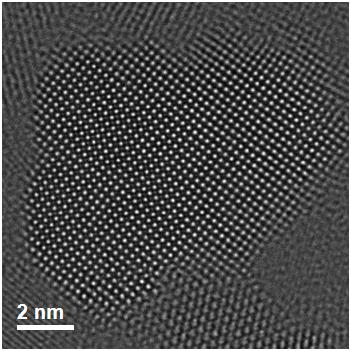

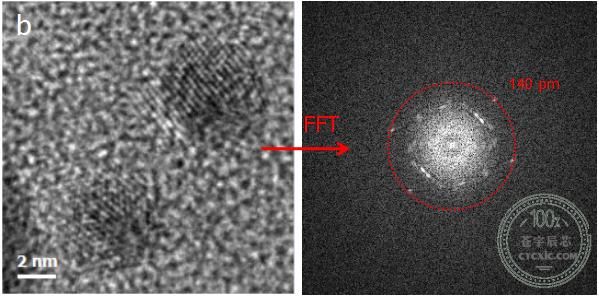

  相同电压下，球差校正TEM可比无球差校正TEM分辨率提高2倍多。

  超高分辨率的球差电镜配合各种原位样品杆以及高速相机，可以对材料实际反应条件下的结构演变进行超高空间分辨率的观察。

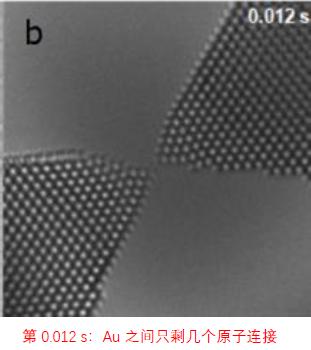

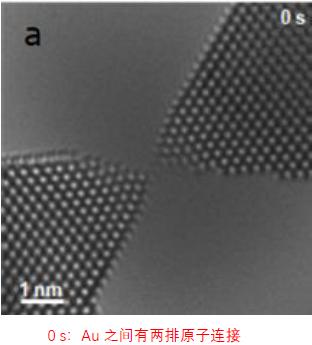

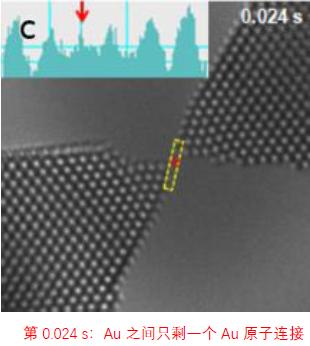

下图为高速相机记录的Au的原位拉伸实验

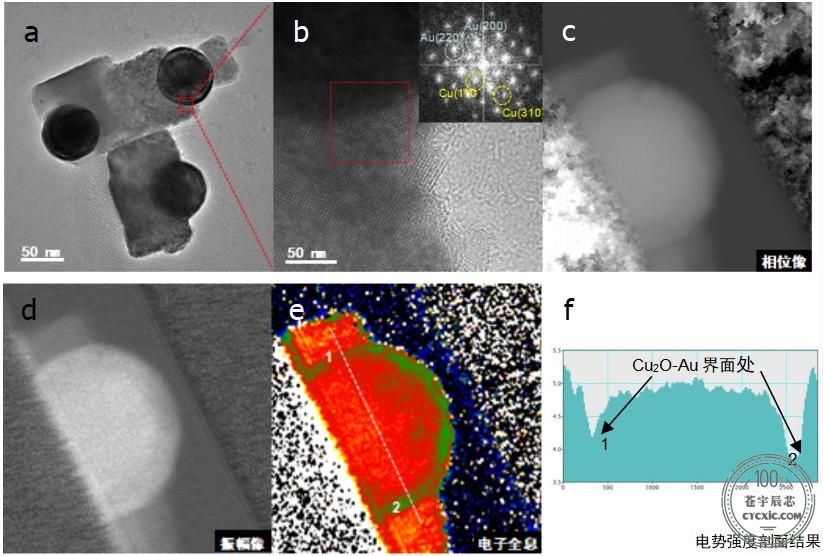

  电子全息技术可将出射电子波函数的相位和振幅分离，得到完全的相位衬度和振幅衬度像，是研究材料内势场的有效和高空间分辨率的手段。

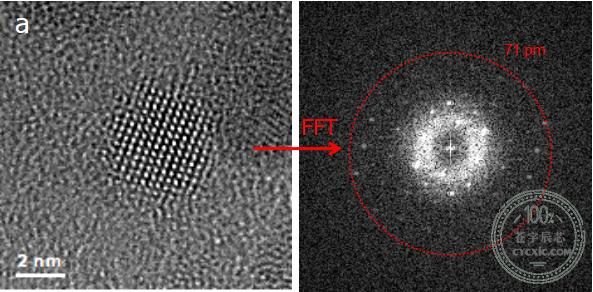

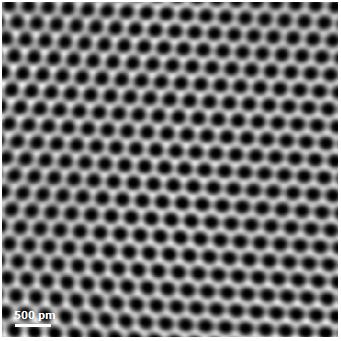

  在20-80Kv低压范围适合对束敏感材料进行原子分辨率的TEM观察，如单层石墨烯和MoS2等样品。

Themis Z配有30kV、80kV、200kV、300kV多档高压可选择，可针对不同需求在选择合适的电压条件进行高分辨成像。

该仪器广泛应用于金属、高分子材料、陶瓷、医学、化学、物理学、半导体材料等领域。
