https://doi.org/10.1016/j.matlet.2022.13367
针对选择性激光熔化(SLM)的Inconel 718超级合金，开发了一种包含均匀化和单一时效处理的新的热处理路线，它不仅可以细化γ″相，还可以增加γ′和γ″析出物的体积分数。
经新热处理路线，γ″相的形态变化为长宽比为1-3的近球形，而不是传统的均质化加双重老化样品（HA）的典型圆盘状。
与HA样品相比，新热处理样品可以同时获得10%～13%的屈服强度和伸长率的提高。
本文做透射电镜(TEM) 测试
测试目的如下：
观察经新热处理路线制备的Inconel 718合金γ″相与γ′相组态
图1

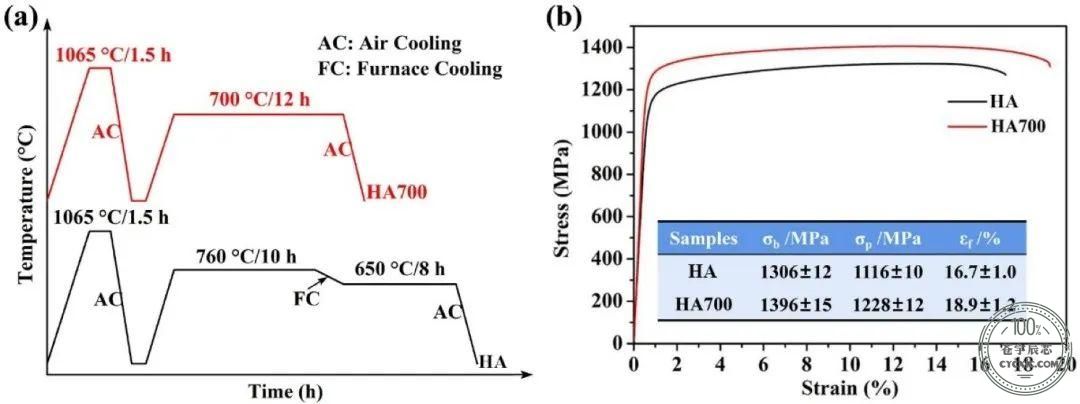

(a) 两种热处理路线的示意图；
(b) HA和HA700样品在室温下的拉伸性能。
两种新热处理路线如下
双重时效
（首先在760℃下时效10小时，炉子冷却到650℃，然后时效8小时）
单一时效
（700℃/12小时）伴随着时效温度和时间的减少。
图2
(a)低倍和(b)高倍的SEM图像显示了HA样品中的纳米级沉淀物，
(c)TEM明场图像，(d)沿[0 0 1]γ区轴的SAED图案，
(e)γ′和[0 1 0]γ″变体的暗场图像，以及(f)（d）的关键图。
HA样品（常规热处理样品）
扫描电镜(SEM)＆透射电镜(TEM)
测试结果主要表明：
晶内存在大量沉淀物，晶界（GB）存在少量碳化物（（Nb,Ti）C）或Laves相；
γ″有两种形态，椭圆状、互相垂直的针状相；
圆盘状的γ″相通常具有100-250纳米的长度，约为35纳米的厚度。
图3

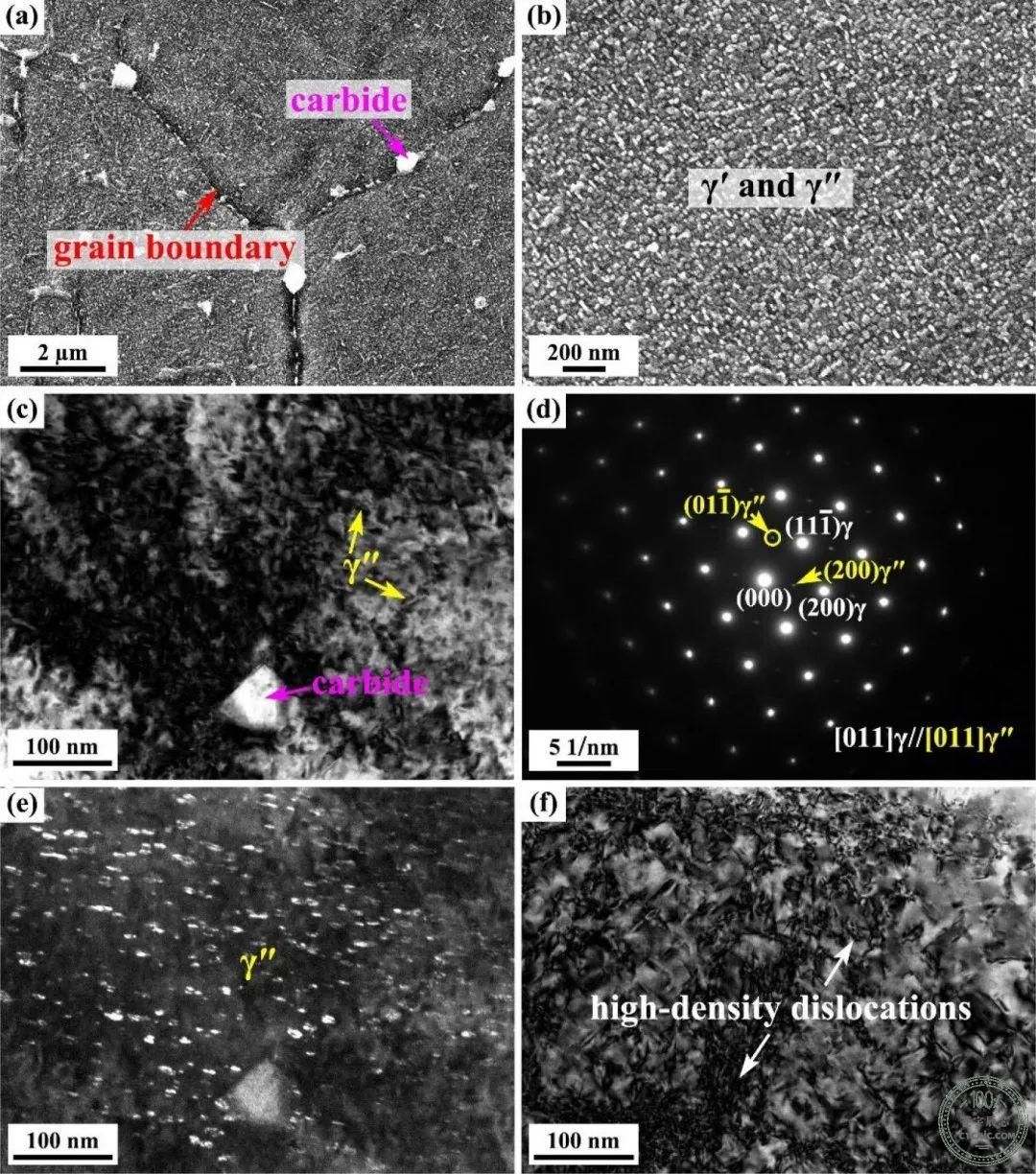

SEM图像（a）低倍和（b）高倍显示HA700样品中的超细沉淀物，
（c）TEM明场图像，（d）沿[0 1 1]γ区轴的SAED图案，
（e）从γ″相的衍射点拍摄的暗场图像，
以及（f）HA样品在拉伸变形后的高密度位错。
HA700样品（新热处理路线样品）
扫描电镜(SEM)＆透射电镜(TEM)
测试结果主要表明：
碳化物（（Nb,Ti）C）或Laves相在晶内、晶界（GB）的分布情况与HA样品类似；
沉淀相尺寸与形态发生明显变化，γ″不再是圆盘状，形态近似为球形，沉淀相更为密集且细小；
拉伸变形后存在高密度位错区域。
论文总结
本文为SLMed IN718合金开发了一种包含均匀化和单一时效处理的新的热处理路线，不仅能细化γ″相，还可以增加γ′、γ″析出物的体积分数，与经过传统热处理的样品相比，可以同时提高10%～13%的屈服强度和伸长率。
镍基高温合金透射电镜（TEM）知识拓展
（共格析出相）：
常规制样即可，优先选择电解双喷法
电解液（建议）——10%高氯酸+90%无水乙醇
电解参数（建议）——电压30V，温度-20°
中心暗场像（CDF，必选项目）——入射电子束对试样倾斜照明，得到的暗场像，像不畸变、分辨率高。
低指数选区电子衍射花样（SAED，必选项目）——实现晶体样品的形貌特征与晶体学信息的原位分析
衍射标定——从电子衍射确定各个物相以及对应取向关系。
建议使用标定网址进行分析。
