什么是AEC-Q103

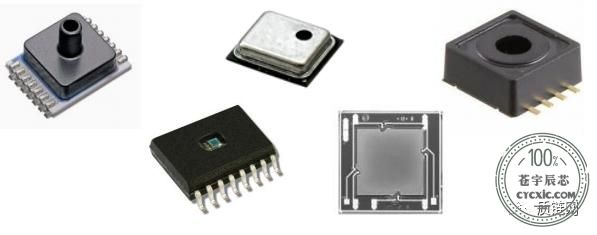

微机电系统MEMS是具有微小的立体结构，处理各种输入、输出信号的系统的统称。在车联网时代的大背景下，MEMS凭借微型化的优势成为汽车信息获取的关键节点，助力汽车智能化、互联化和自动化的发展趋势。

主要针对车载MEMS元件

AEC-Q103是汽车电子委员会（AEC）根据车载MEMS特性制定出的检测标准，由于之前MEMS微机电系统做车规认证一直是参照AEC-Q100，此次制定的标准无疑是为行业提供了更具针对性的要求，对于MEMS做车规级认证也更加合理。

AEC-Q103针对的产品范围

MEMS压力传感器、MEMS麦克风、氧传感器、温度传感器、空气流量传感器、爆震传感器、速度传感器、转速传感器、ABS传感器、触发碰撞传感器、防护碰撞传感器、转矩传感器、液压传感器等。

AEC-Q103的测试流程

并非所有AEC-Q100测试都适用于所有MEMS压力传感器设备。例如，作为机械冲击（MS，测试#G1）和变频振动（VFV，测试#G2）前预调节的恒定加速度（CA，测试#G3），只适用于TPMS装置。

在AEC Q103标准中，基本原则是根据器件类型、封装形貌等特征，执行并通过必要的测试项目，可参考如下：

AEC-Q103测试流程

由图可知MEMS测试流程还是要引用到AEC-Q100测试流程。

AEC-Q103的测试项目

MEMS压力传感器的零件机械等级在表2中定义：

表2: MEMS压力传感器零件机械等级

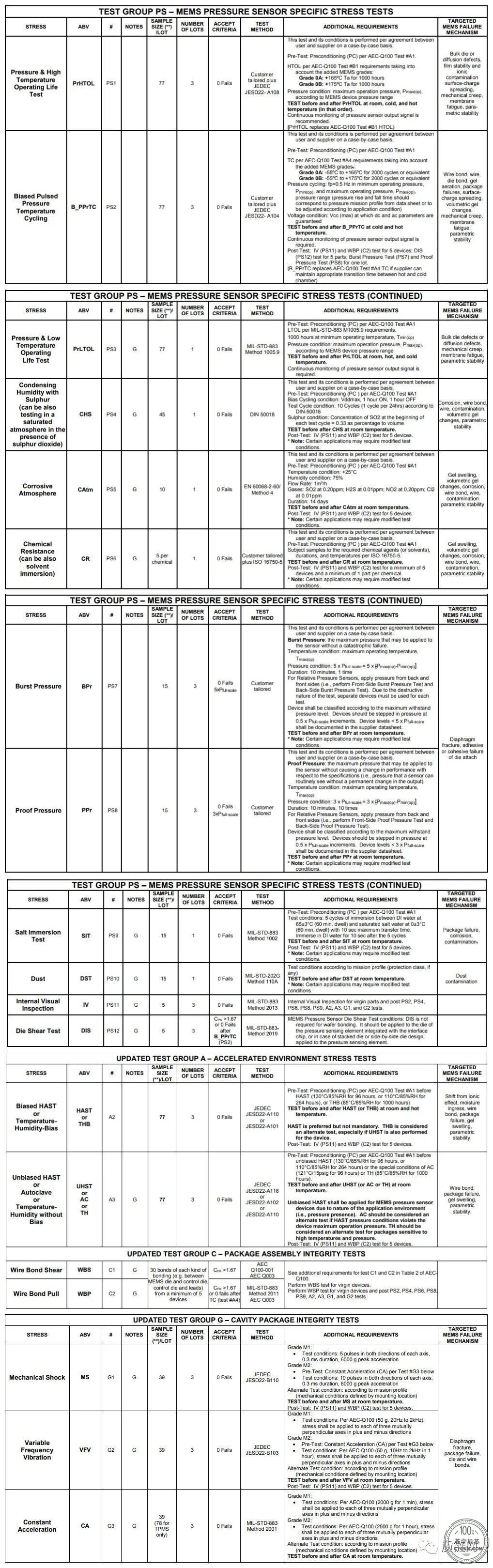

AEC-Q103测试项目

对于每个测试序列中的详细测试项目，也在AEC-Q103标准中有详细的描述，并且每种测试的测试时间也根据Grade等级给出了不同的要求。在AEC-Q103的测试中，测试的样品数很多都是77个，并且要求0 Fails，这就极大得增加了测试的置信度。
