【AEC-Q200】针对车载被动元件模块的测试标准

AEC-Q200是针对汽车上应用的被动元器件的产品标准，其规范了被动零件所必须达成的产品品质与可靠度。这些被动元件包括电阻器、电容器、石英振荡器和电感等元件。它们只有一项任务要做，但它们的性能应该是万无一失的，此外，它们不得干扰有源设备的用户界面，例如管理电源的 IC、处理器、以及射频组件等。

工作温度范围是 AEC-Q200 评估被动元件坚固性的重要参数之一，但还有许多其他参数，例如温度循环、热应力、尺寸稳定性、端子强度、耐溶剂性、抗冲击、抗振动、可焊接性、可燃性和ESD。

‍‍‍●  电容：钽电容和陶瓷电容(Table 2)，铝电解电容(Table 3) ，薄膜电容(Table 4)，可调电容(Table 9)；

●  磁性组件：电感，变压器(Table 5)；

●  电容网络：R-C/C/R (Table 6)；

●  电阻：电阻(Table 7)可调电阻(Table 9)；

●  热敏电阻(Table 8)；

●  压敏电阻(Table 10)；

●  晶振：石英晶振(Table 11) ，陶瓷晶振(Table 12) ，EMI滤波器(Table 13)；

●  聚合物自恢复保险丝‍‍(Table 14‍)；

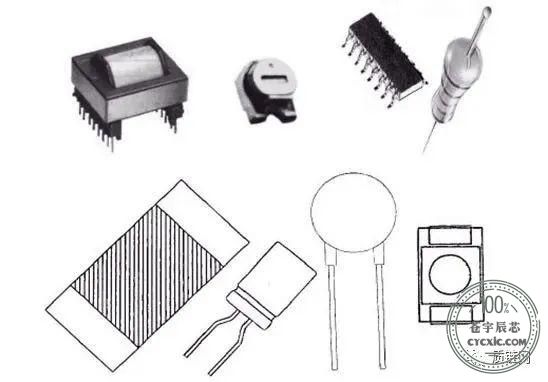

AEC-Q200所针对的部分产品

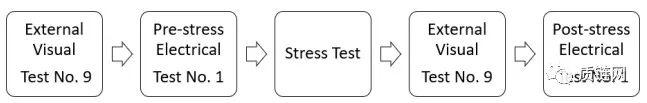

AEC-Q200测试流程

‍AEC-Q200总共有28项测试，原版本中依据测试项目不同，定义待测样品数量为15~77颗* 1 lot不等，但新版考虑不同组件类型、尺寸及制造成本差异，将实验样品数量下修改为3~77颗* 1 lot。

新版根据产品尺寸重新定义测试样品数量，新标准按照<10cm³、10cm³≤x≤330cm³、＞330cm³三种规格确认测试样品数量，尺寸越大需要的样品数量越少;以温度循环为例，产品规格<10cm³需要77个样品，产品规格10cm³≤x≤330cm³需要26个样品，产品规格＞330cm³仅需要10个样‍品。

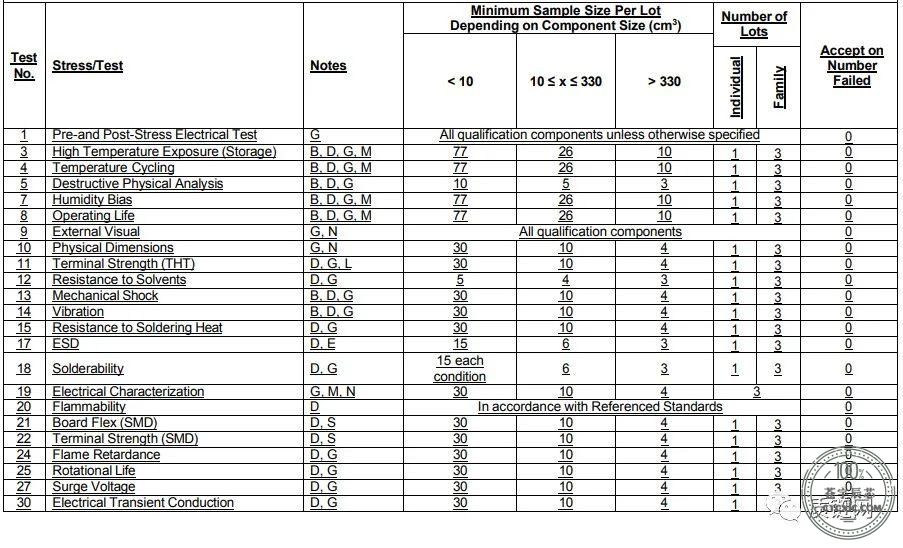

各测试所需样品数量
