基础知识
#01、傅里叶图（FFT）是什么？能做什么？
傅里叶图是频率空间的二维矢量投影,是和结构因子有关的量,用于物相标定。
#02、选取电子衍射（SAED）是什么？与FFT有何异同？
原理与作用基本都相同。
在衍射物理中各自含义不同,运算公式不同。
其中FFT是针对TEM图像的像素灰度值进行数学计算,
而衍射是电子本身经过样品衍射后产生的特殊排列。
#03、转化出高质量的FFT有什么要求？
高分辨图片必须要有足够的分辨率，分辨率至少也要是2048*2048，其次高分辨要在正带轴下拍摄。
PS：我们公司目前提供的高分辨图片分辨率最高是4096*4096，完全可以转化出高质量的FFT图，高的分辨率是因为我们公司使用的电镜是最新场发射Talos F200X，超亮电子枪+四探头超级能谱，B元素也是可以测出来的。
实际操作
1.用DM软件打开高分辨图片（.dm3格式）

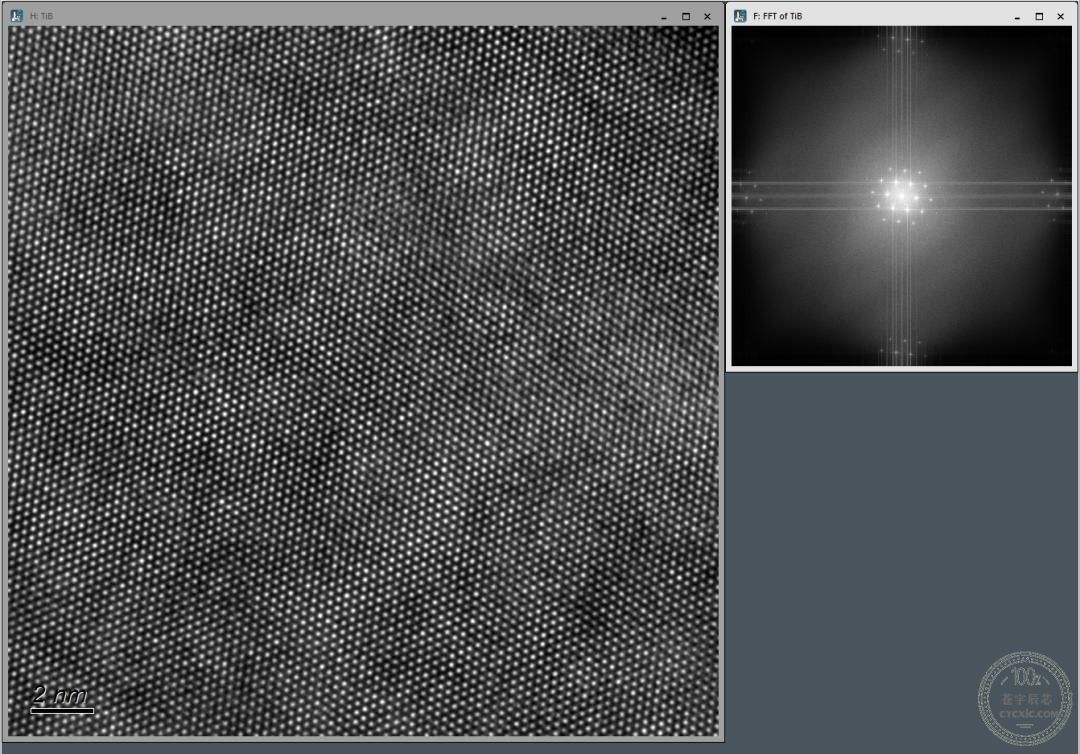

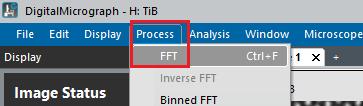

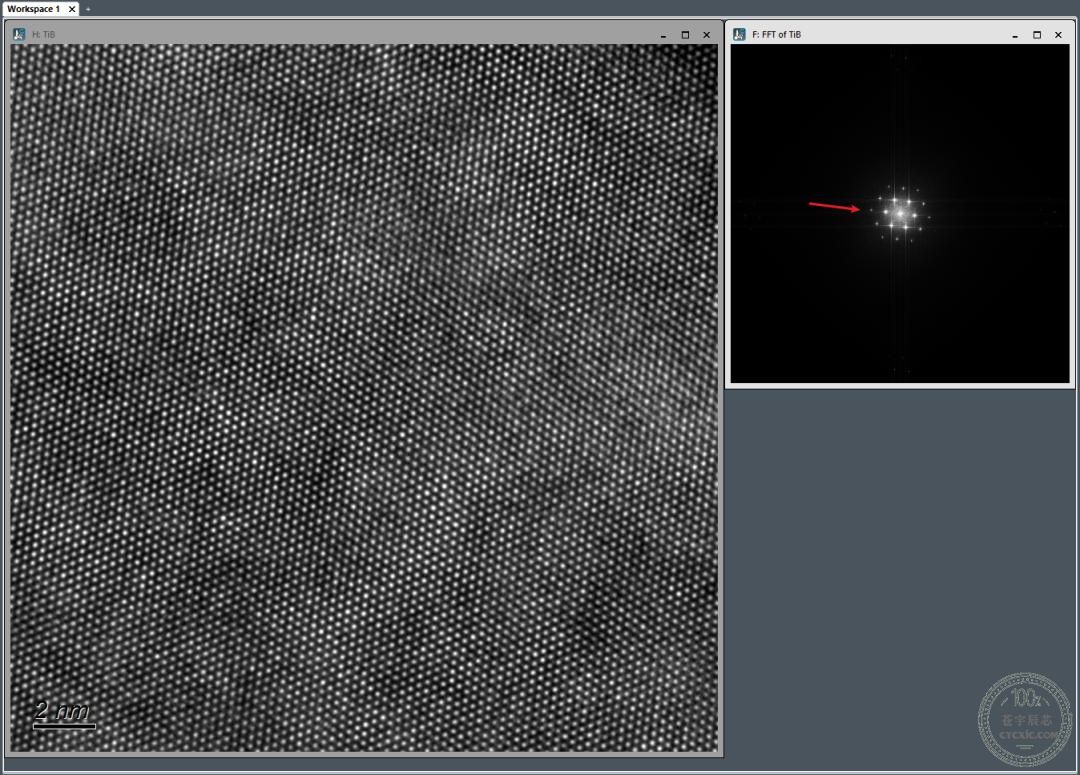

2.快速傅里叶变化ctrl+F（整个区域）或者 顶部菜单栏Process→FFT

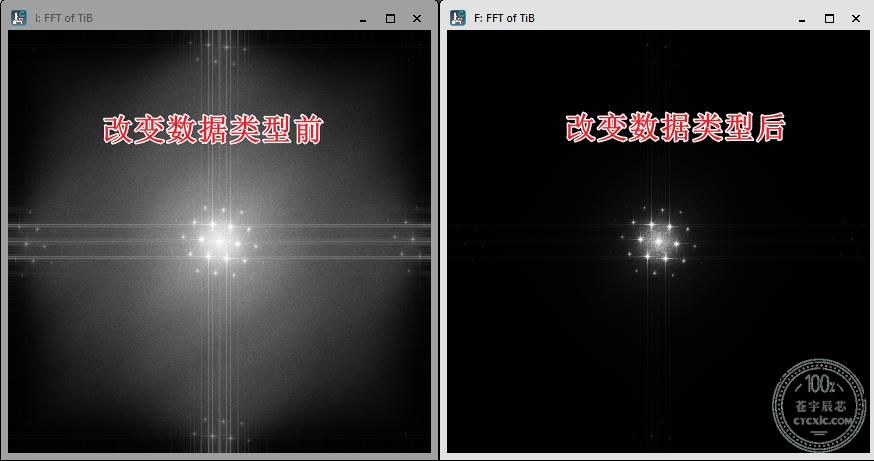

3.选择FFT图，改变其数据类型，将complex→real，然后按默认即可。
4.FFT图放大与截取

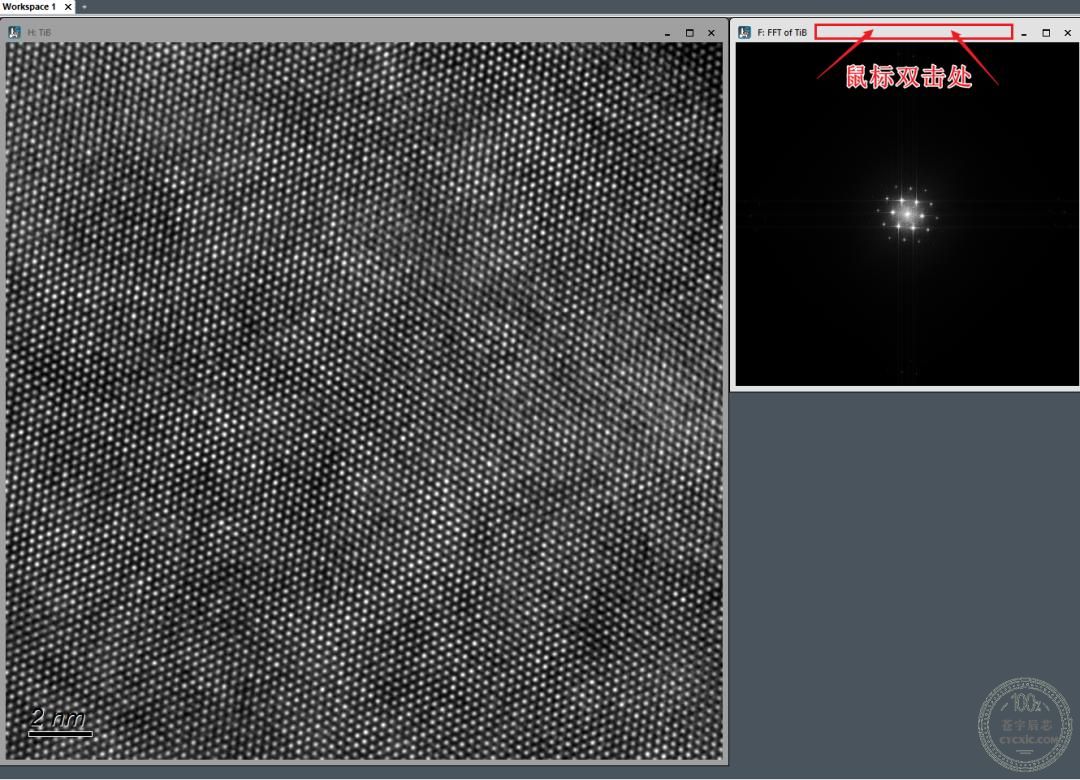

放大步骤：双击FFT图顶部，将其放大
截图步骤：

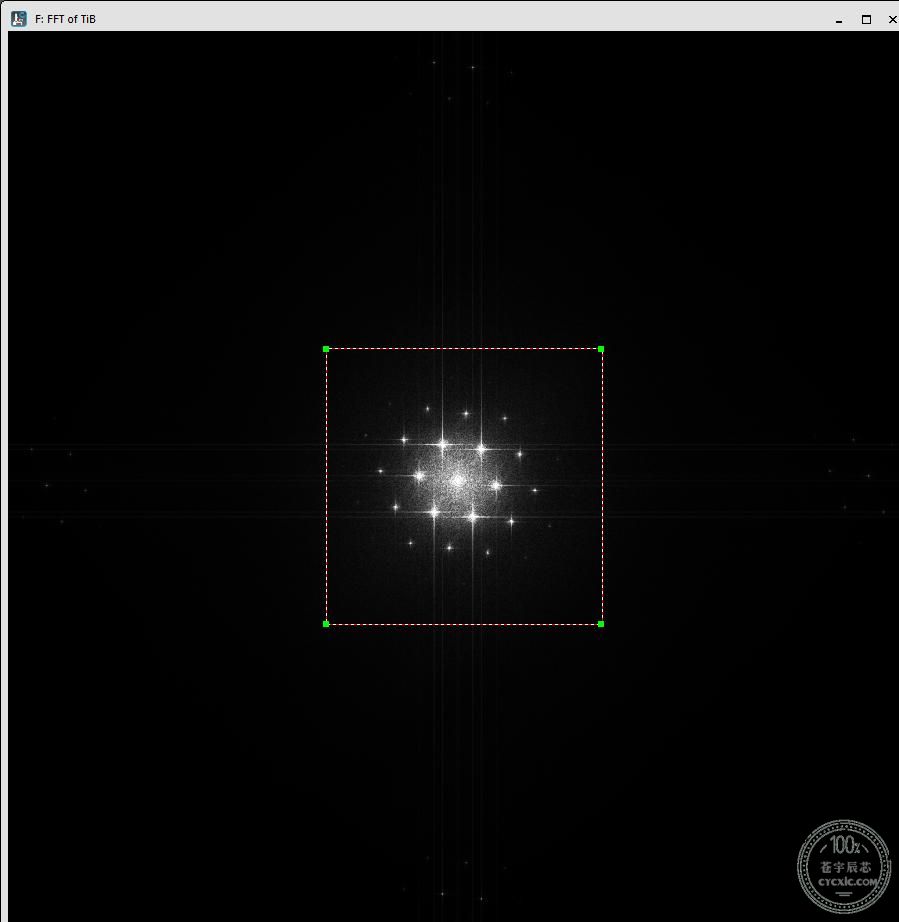

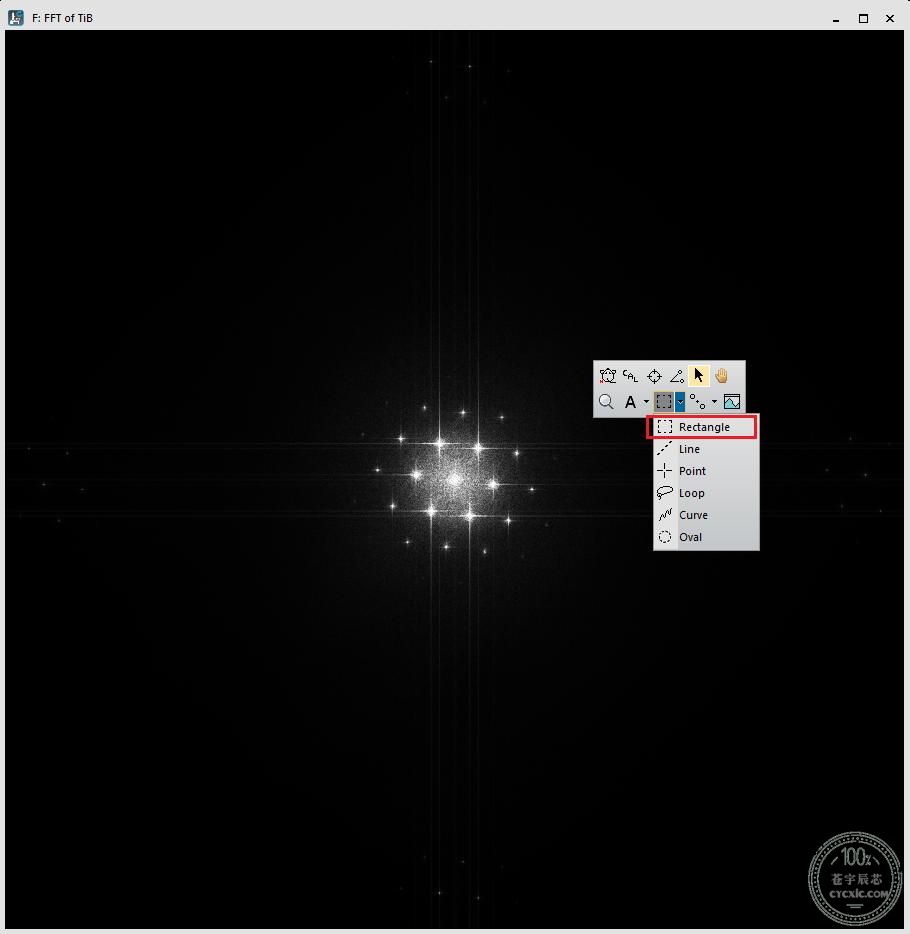

①鼠标右击选择矩形虚线框
②按住shift同时拖动鼠标左键画出能包含整个FFT图的矩形框

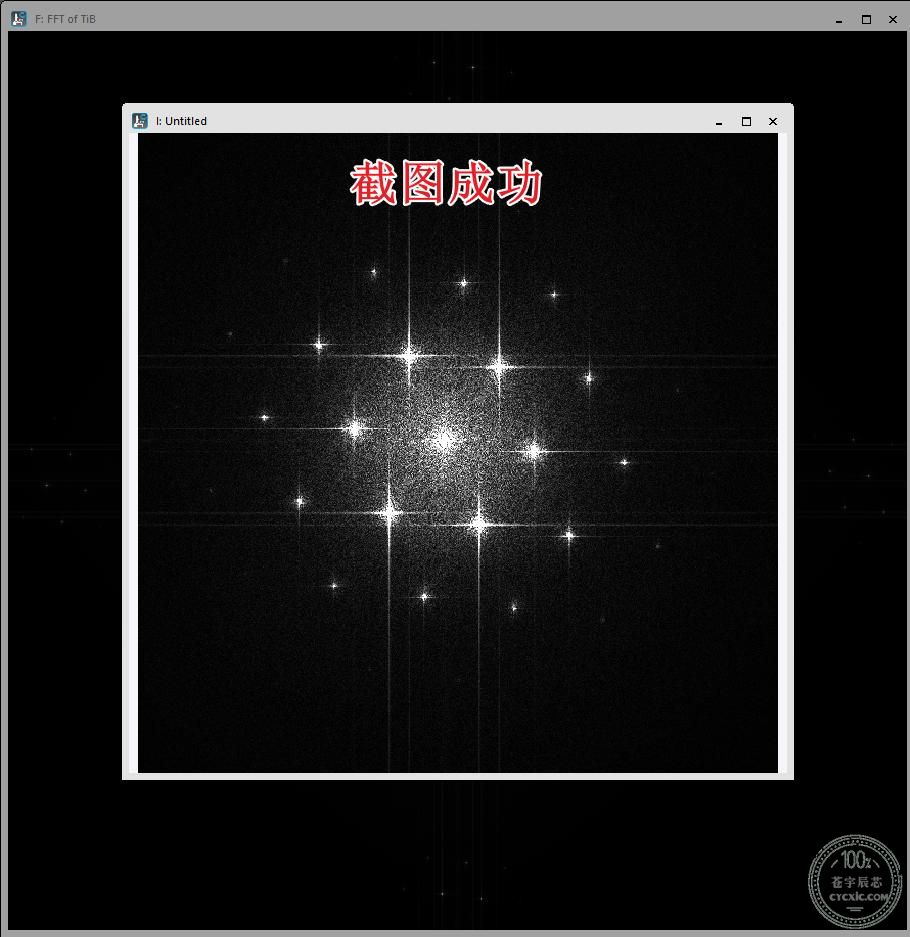

③选中矩形虚线框，然后ctrl+c ，最后 ctrl+alt+v截图

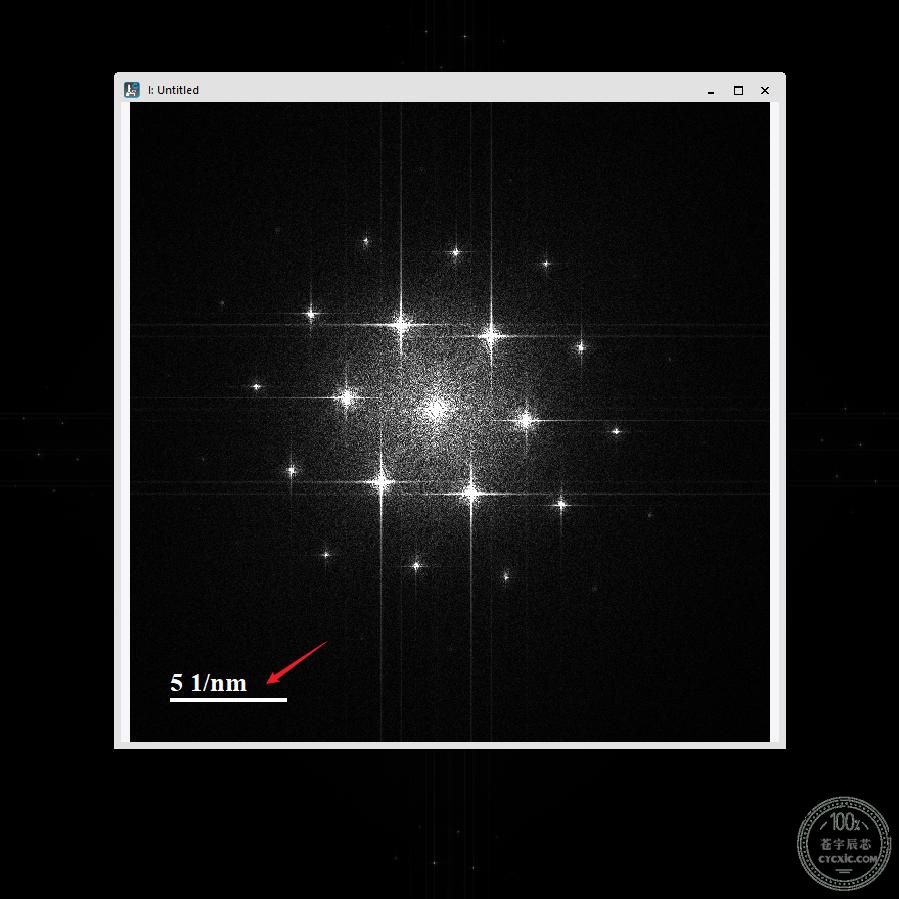

5.添加标尺

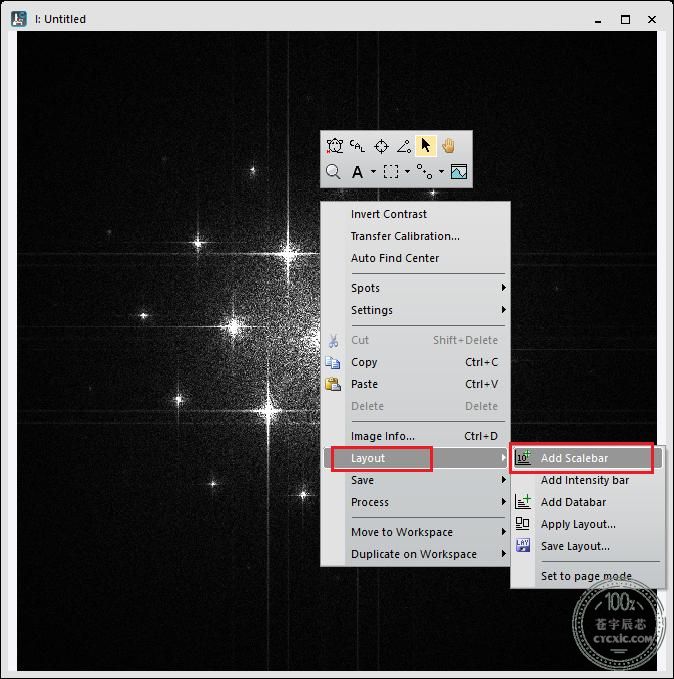

鼠标右击选择Layout→Add Scalbar
6.保存与导出图片

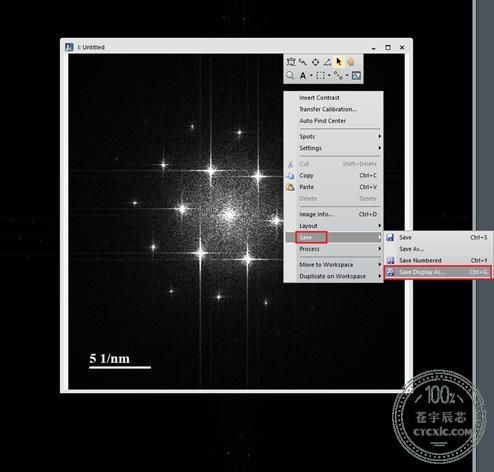

鼠标右击，选择Save→Save Display As…
选择合适图片类型进行导出
福利
您对DM软件或者透射电镜有其它见解的话
赶快留言吧~
留言点赞最高的粉丝可获得50元京东卡

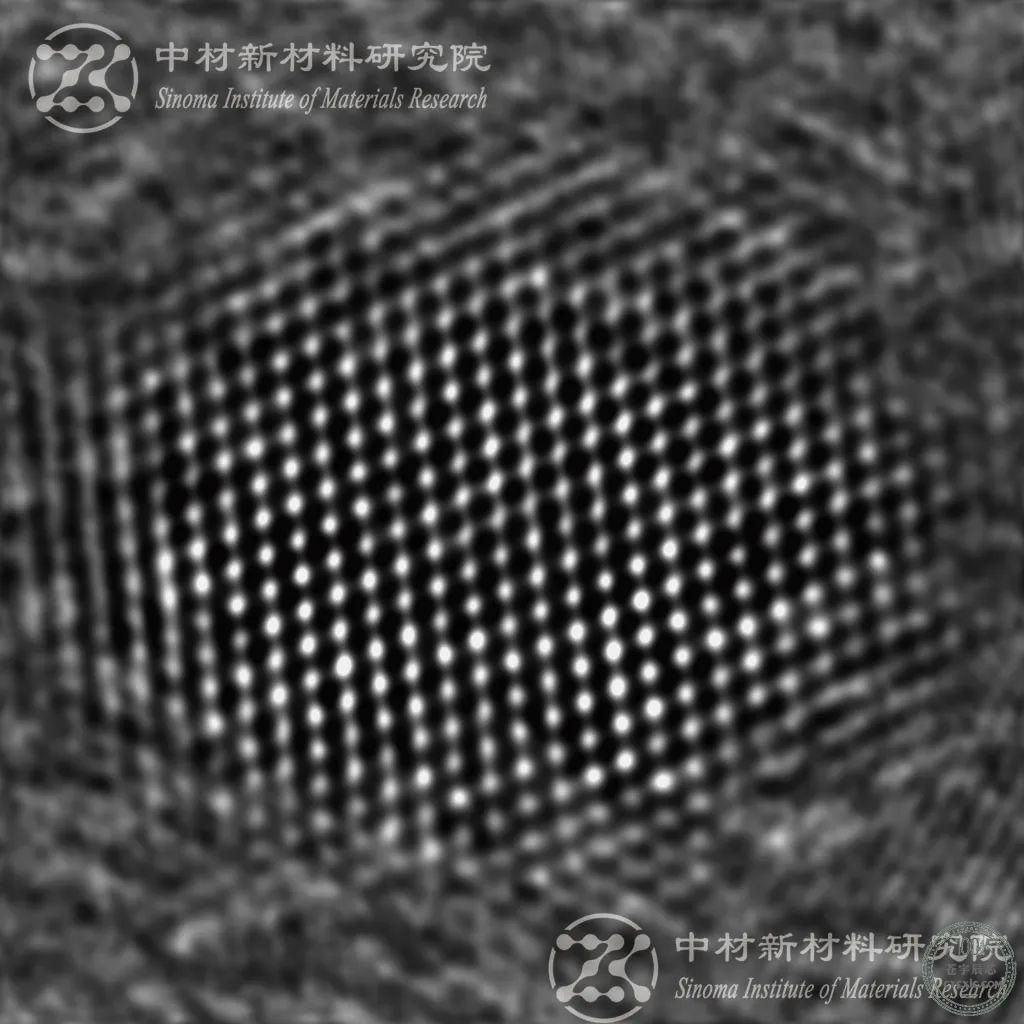

粉末高分辨案例赏析

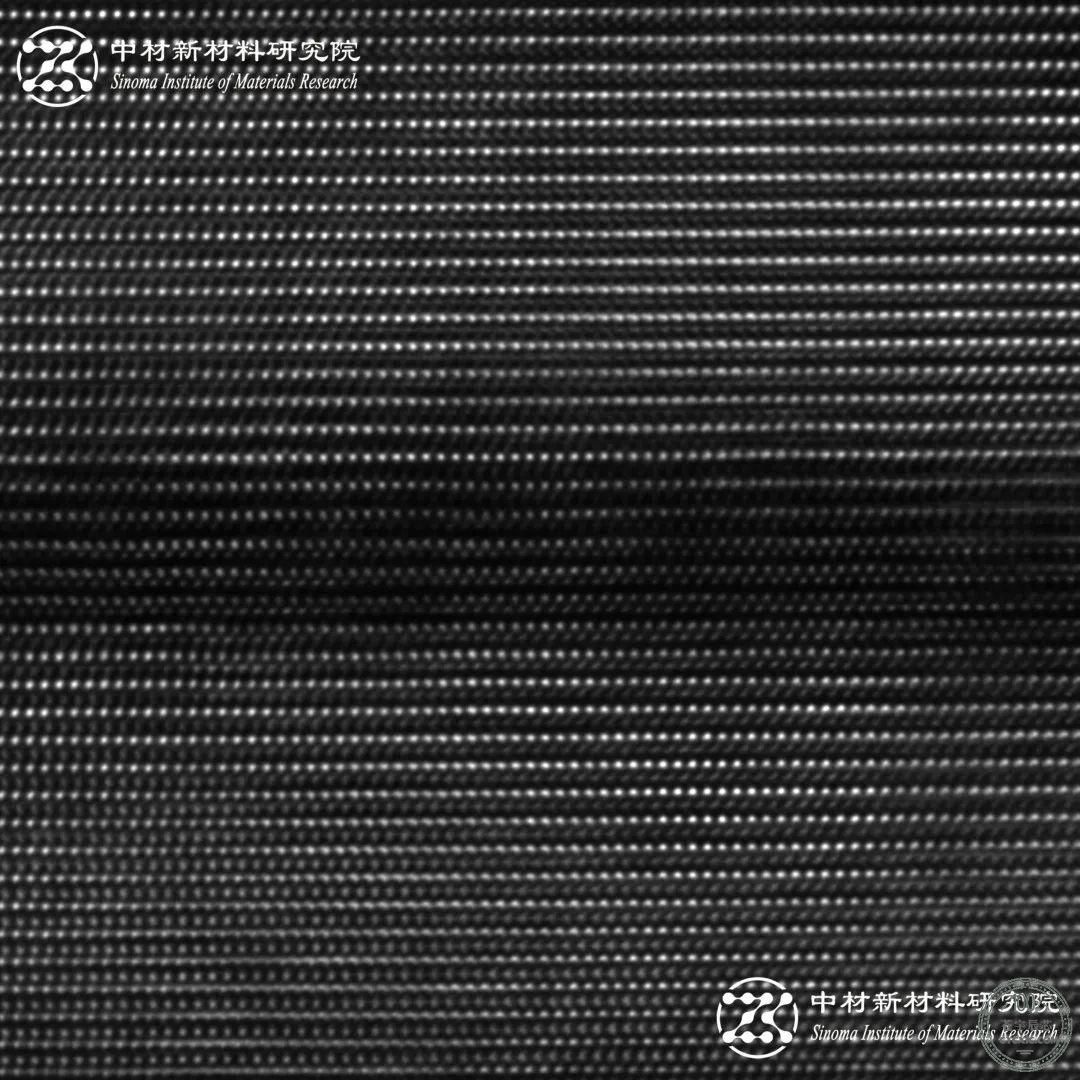

金属&薄膜高分辨案例赏析
